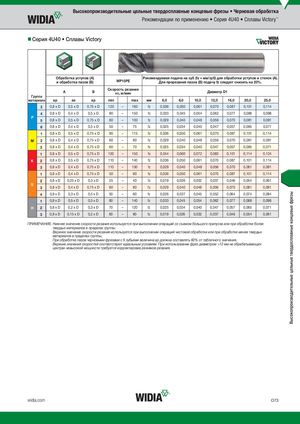

Каталог Widia монолитный инструмент 2017 - страница 99

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Рекомендации по применению • Серия 4U40 • Сплавы Victory™ „Серия 4U40 • Сплавы Victory Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) WP15PE Для прорезания пазов (B) подачу fz следует снизить на 20%. A B Скорость резанияvc, м/мин Диаметр D1 Группа материала ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 3 0,8 x D 0,5 x D 0,75 x D 120 – 160 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 4 0,8 x D 0,4 x D 0,5 x D 90 – 150 fz 0,033 0,045 0,054 0,062 0,077 0,088 0,098 P 5 0,8 x D 0,5 x D 0,75 x D 60 – 100 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 6 0,8 x D 0,4 x D 0,5 x D 50 – 75 fz 0,025 0,034 0,040 0,047 0,057 0,065 0,071 1 0,8 x D 0,5 x D 0,75 x D 90 – 115 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 M 2 0,8 x D 0,4 x D 0,75 x D 60 – 80 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 3 0,8 x D 0,4 x D 0,75 x D 60 – 70 fz 0,025 0,034 0,040 0,047 0,057 0,065 0,071 1 0,8 x D 0,5 x D 0,75 x D 120 – 150 fz 0,044 0,060 0,072 0,083 0,101 0,114 0,124 K 2 0,8 x D 0,5 x D 0,75 x D 110 – 140 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 3 0,8 x D 0,4 x D 0,75 x D 110 – 130 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 1 0,8 x D 0,4 x D 0,75 x D 50 – 90 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 2 0,8 x D 0,25 x D 0,3 x D 25 – 40 fz 0,019 0,026 0,032 0,037 0,046 0,054 0,061 S 3 0,8 x D 0,4 x D 0,75 x D 60 – 80 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 4 0,8 x D 0,3 x D 0,5 x D 50 – 60 fz 0,026 0,037 0,045 0,052 0,064 0,074 0,084 1 0,8 x D 0,5 x D 0,5 x D 80 – 140 fz 0,033 0,045 0,054 0,062 0,077 0,088 0,098 H 2 0,8 x D 0,2 x D 0,3 x D 70 – 120 fz 0,025 0,034 0,040 0,047 0,057 0,065 0,071 3 0,8 x D 0,15 x D 0,2 x D 60 – 90 fz 0,019 0,026 0,032 0,037 0,046 0,054 0,061 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При обработке пазов черновыми фрезами с 6 зубьями величина ap должна составлять 60% от табличного значения. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com O73
