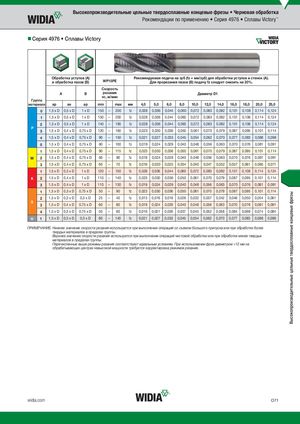

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Рекомендации по применению • Серия 4976 • Сплавы Victory™ „Серия 4976 • Сплавы Victory Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) WP15PE Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость A B резания Диаметр D1 vc, м/мин Группа материала ap ae ap min max мм 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 0 1,5 x D 0,5 x D 1xD 150 – 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 1 1,5 x D 0,5 x D 1xD 150 – 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 2 1,5 x D 0,5 x D 1xD 140 – 190 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 P 3 1,5 x D 0,4 x D 0,75 x D 120 – 160 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 4 1,5 x D 0,4 x D 0,75 x D 90 – 150 fz 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 5 1,5 x D 0,4 x D 0,75 x D 60 – 100 fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 1 1,5 x D 0,4 x D 0,75 x D 90 – 115 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 M 2 1,5 x D 0,4 x D 0,75 x D 60 – 80 fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 3 1,5 x D 0,4 x D 0,75 x D 60 – 70 fz 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 1 1,5 x D 0,5 x D 1xD 120 – 150 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 K 2 1,5 x D 0,4 x D 1xD 110 – 140 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 3 1,5 x D 0,4 x D 1xD 110 – 130 fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 1 1,5 x D 0,3 x D 0,75 x D 50 – 90 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 2 1,5 x D 0,3 x D 0,3 x D 25 – 40 fz 0,013 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 S 3 1,5 x D 0,4 x D 0,75 x D 60 – 80 fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 4 1,5 x D 0,3 x D 0,75 x D 50 – 60 fz 0,016 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084 H 1 1,5 x D 0,3 x D 0,3 x D 80 – 140 fz 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com O71
