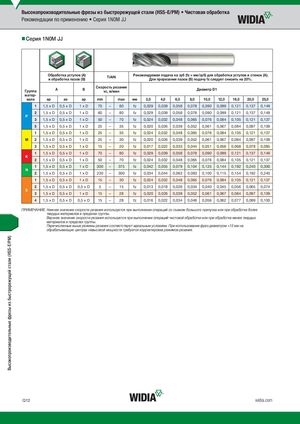

Каталог Widia монолитный инструмент 2017 - страница 310

Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM) • Чистовая обработка Рекомендации по применению • Серия 1N0M JJ „Серия 1N0M JJ Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Группа A B Скорость резанияvc, м/мин Диаметр D1 матер- иала ap ae ap min max мм 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 1 1,5 x D 0,5 x D 1xD 70 – 80 fz 0,029 0,039 0,058 0,078 0,090 0,099 0,121 0,137 0,149 2 1,5 x D 0,5 x D 1xD 60 – 80 fz 0,029 0,039 0,058 0,078 0,090 0,099 0,121 0,137 0,149 P 3 1,5 x D 0,5 x D 1xD 50 – 70 fz 0,024 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 5 1,5 x D 0,5 x D 1xD 25 – 35 fz 0,020 0,026 0,039 0,052 0,061 0,067 0,084 0,097 0,109 1 1,5 x D 0,5 x D 1xD 25 – 35 fz 0,024 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 M 2 1,5 x D 0,5 x D 1xD 25 – 30 fz 0,020 0,026 0,039 0,052 0,061 0,067 0,084 0,097 0,109 3 1,5 x D 0,5 x D 1xD 15 – 20 fz 0,017 0,022 0,033 0,044 0,051 0,056 0,068 0,078 0,085 1 1,5 x D 0,5 x D 1xD 70 – 80 fz 0,029 0,039 0,058 0,078 0,090 0,099 0,121 0,137 0,149 K 2 1,5 x D 0,5 x D 1xD 50 – 70 fz 0,024 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 1 1,5 x D 0,5 x D 1xD 300 – 375 fz 0,042 0,055 0,079 0,104 0,125 0,144 0,192 0,240 0,300 N 2 1,5 x D 0,5 x D 1xD 230 – 300 fz 0,034 0,044 0,063 0,083 0,100 0,115 0,154 0,192 0,240 1 1,5 x D 0,5 x D 1xD 15 – 30 fz 0,024 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 2 1,5 x D 0,5 x D 0,5 x D 5 – 15 fz 0,013 0,018 0,026 0,034 0,040 0,045 0,056 0,065 0,074 S 3 1,5 x D 0,5 x D 1xD 15 – 28 fz 0,020 0,026 0,039 0,052 0,061 0,067 0,084 0,097 0,109 4 1,5 x D 0,5 x D 0,5 x D 15 – 28 fz 0,016 0,022 0,034 0,048 0,056 0,062 0,077 0,089 0,100 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Q12 widia.com Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM)
