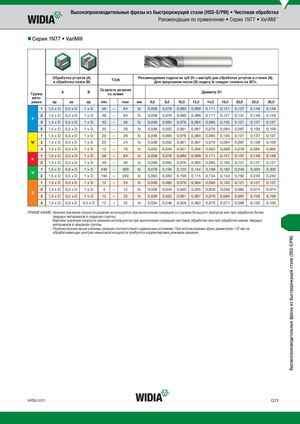

Каталог Widia монолитный инструмент 2017 - страница 311

Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM) • Чистовая обработка Рекомендации по применению • Серия 1N77 • VariMill™ „Серия 1N77 • VariMill Обработка уступов (A)и обработка пазов (B)TiCN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Группа A B Скорость резанияvc, м/мин Диаметр D1 мате- риала ap ae ap min max мм 6,0 8,0 10,0 12,0 14,0 16,0 20,0 25,0 30,0 1 1,5 x D 0,5 x D 1xD 56 – 64 fz 0,058 0,078 0,090 0,099 0,111 0,121 0,137 0,149 0,149 2 1,5 x D 0,5 x D 1xD 48 – 64 fz 0,058 0,078 0,090 0,099 0,111 0,121 0,137 0,149 0,149 P 3 1,5 x D 0,5 x D 1xD 40 – 56 fz 0,048 0,065 0,076 0,084 0,095 0,105 0,121 0,137 0,137 5 1,5 x D 0,5 x D 1xD 20 – 28 fz 0,039 0,052 0,061 0,067 0,076 0,084 0,097 0,109 0,109 1 1,5 x D 0,5 x D 1xD 20 – 28 fz 0,048 0,065 0,076 0,084 0,095 0,105 0,121 0,137 0,137 M 2 1,5 x D 0,5 x D 1xD 20 – 24 fz 0,039 0,052 0,061 0,067 0,076 0,084 0,097 0,109 0,109 3 1,5 x D 0,5 x D 1xD 12 – 16 fz 0,033 0,044 0,051 0,056 0,062 0,068 0,078 0,085 0,085 1 1,5 x D 0,5 x D 1xD 56 – 64 fz 0,058 0,078 0,090 0,099 0,111 0,121 0,137 0,149 0,149 K 2 1,5 x D 0,5 x D 1xD 40 – 56 fz 0,048 0,065 0,076 0,084 0,095 0,105 0,121 0,137 0,137 1 1,5 x D 0,5 x D 1xD 240 – 300 fz 0,079 0,104 0,125 0,144 0,168 0,192 0,240 0,300 0,300 N 2 1,5 x D 0,5 x D 1xD 184 – 240 fz 0,063 0,083 0,100 0,115 0,134 0,154 0,192 0,240 0,240 1 1,5 x D 0,5 x D 1xD 12 – 24 fz 0,048 0,065 0,076 0,084 0,095 0,105 0,121 0,137 0,137 2 1,5 x D 0,5 x D 1xD 4 – 12 fz 0,026 0,034 0,040 0,045 0,050 0,056 0,065 0,074 0,074 S 3 1,5 x D 0,5 x D 1xD 12 – 22 fz 0,039 0,052 0,061 0,067 0,076 0,084 0,097 0,109 0,109 4 1,5 x D 0,5 x D 0,5 x D 12 – 22 fz 0,034 0,048 0,056 0,062 0,070 0,077 0,089 0,100 0,100 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com Q13 Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM)
