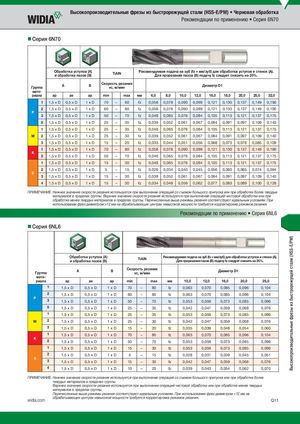

Каталог Widia монолитный инструмент 2017 - страница 309

Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM) • Черновая обработка Рекомендации по применению • Серия 6N70 „Серия 6N70 Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Группа A B Скорость резанияvc, м/мин Диаметр D1 мате- риала ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 32,0 1 1,5 x D 0,5 x D 1xD 70 – 80 fz 0,058 0,078 0,090 0,099 0,121 0,130 0,137 0,149 0,190 2 1,5 x D 0,5 x D 1xD 60 – 80 fz 0,058 0,078 0,090 0,099 0,121 0,130 0,137 0,149 0,190 P 3 1,5 x D 0,5 x D 1xD 50 – 70 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 5 1,5 x D 0,5 x D 1xD 25 – 35 fz 0,039 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,140 1 1,5 x D 0,5 x D 1xD 25 – 35 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 M 2 1,5 x D 0,5 x D 1xD 25 – 30 fz 0,039 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,140 3 1,5 x D 0,5 x D 1xD 15 – 20 fz 0,033 0,044 0,051 0,056 0,068 0,073 0,078 0,085 0,109 1 1,5 x D 0,5 x D 1xD 70 – 80 fz 0,058 0,078 0,090 0,099 0,121 0,130 0,137 0,149 0,190 K 2 1,5 x D 0,5 x D 1xD 50 – 70 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 1 1,5 x D 0,5 x D 1xD 15 – 30 fz 0,048 0,065 0,076 0,084 0,105 0,113 0,121 0,137 0,175 2 1,5 x D 0,5 x D 1xD 5 – 15 fz 0,026 0,034 0,040 0,045 0,056 0,060 0,065 0,074 0,094 S 3 1,5 x D 0,5 x D 1xD 15 – 30 fz 0,039 0,052 0,061 0,067 0,084 0,091 0,097 0,109 0,140 4 1,5 x D 0,5 x D 1xD 15 – 30 fz 0,034 0,048 0,056 0,062 0,077 0,083 0,089 0,100 0,128 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Рекомендации по применению • Серия 6NL6 „Серия 6NL6 Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Группа A B Скорость резанияvc, м/мин Диаметр D1 мате- риала ap ae ap min max мм 10,0 12,0 16,0 20,0 25,0 1 1,5 x D 0,5 x D 1xD 70 – 80 fz 0,063 0,070 0,085 0,096 0,104 2 1,5 x D 0,5 x D 1xD 60 – 80 fz 0,063 0,070 0,085 0,096 0,104 P 3 1,5 x D 0,5 x D 1xD 50 – 70 fz 0,053 0,059 0,073 0,085 0,096 5 1,5 x D 0,5 x D 1xD 25 – 35 fz 0,042 0,047 0,059 0,068 0,076 1 1,5 x D 0,5 x D 1xD 25 – 35 fz 0,053 0,059 0,073 0,085 0,096 M 2 1,5 x D 0,5 x D 1xD 25 – 30 fz 0,042 0,047 0,059 0,068 0,076 3 1,5 x D 0,5 x D 1xD 15 – 20 fz 0,035 0,039 0,048 0,054 0,060 1 1,5 x D 0,5 x D 1xD 70 – 80 fz 0,063 0,070 0,085 0,096 0,104 K 2 1,5 x D 0,5 x D 1xD 50 – 70 fz 0,053 0,059 0,073 0,085 0,096 1 1,5 x D 0,5 x D 1xD 15 – 30 fz 0,053 0,059 0,073 0,085 0,096 2 1,5 x D 0,5 x D 1xD 5 – 15 fz 0,028 0,031 0,039 0,045 0,051 S 3 1,5 x D 0,5 x D 1xD 15 – 30 fz 0,042 0,047 0,059 0,068 0,076 4 1,5 x D 0,5 x D 1xD 10 – 20 fz 0,039 0,043 0,054 0,062 0,070 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на widia.com обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Q11 Высокопроизводительные фрезы из быстрорежущей стали (HSS-E/PM)
