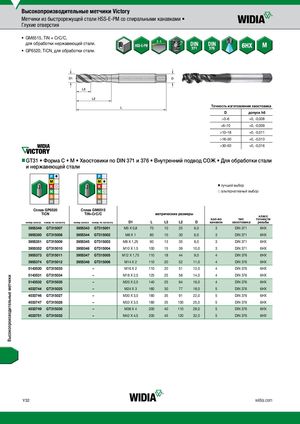

Каталог Widia метчики и резьбофрезы 2017 - страница 34

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральными канавками • Глухие отверстия • GM6515, TiN + CrC/C, для обработки нержавеющей стали. • GP6520, TiCN, для обработки стали.  Точность изготовления хвостовика D допуск h6 >3–6 +0, -0,008 >6–10 +0, -0,009 >10–18 +0, -0,011 >18–30 +0, -0,013 >30–50 +0, -0,016 nnGT31 • Форма С • M • Хвостовики по DIN 371 и 376 • Внутренний подвод СОЖ • Для обработки стали и нержавеющей стали v лучший выбор j альтернативный выбор СплGаPв 6G5P260520 СплGаMв 6G5M156515 TiCN TiN+CrC/C метрические размеры класс кол-во тип точности номер заказа номер по каталогу номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 3955349 GT315007 3955343 GT315001 M5 X 0,8 70 10 25 6,0 3 DIN 371 6HX 3955350 GT315008 3955344 GT315002 M6 X 1 80 10 30 6,0 3 DIN 371 6HX 3955351 GT315009 3955345 GT315003 M8 X 1,25 90 13 35 8,0 3 DIN 371 6HX 3955352 GT315010 3955346 GT315004 M10 X 1,5 100 15 39 10,0 3 DIN 371 6HX 3955373 GT315011 3955347 GT315005 M12 X 1,75 110 18 44 9,0 4 DIN 376 6HX 3955374 GT315012 3955348 GT315006 M14 X 2 110 20 52 11,0 4 DIN 376 6HX 5143530 GT315033 – M16 X 2 110 20 51 12,0 4 DIN 376 6HX 5143531 GT315034 – M18 X 2,5 125 25 58 14,0 4 DIN 376 6HX 5143532 GT315035 – M20 X 2,5 140 25 64 16,0 4 DIN 376 6HX 4033744 GT315025 – M24 X 3 160 30 77 18,0 5 DIN 376 6HX 4033746 GT315027 – M30 X 3,5 180 35 91 22,0 5 DIN 376 6HX 4033747 GT315028 – M33 X 3,5 180 35 100 25,0 5 DIN 376 6HX 4033749 GT315030 – M36 X 4 200 40 110 28,0 5 DIN 376 6HX 4033751 GT315032 – M42 X 4,5 200 45 120 32,0 5 DIN 376 6HX Y32 widia.com Высокопроизводительные метчики
