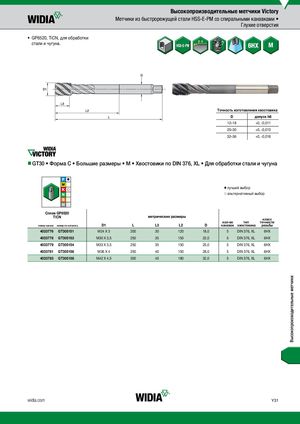

Каталог Widia метчики и резьбофрезы 2017 - страница 33

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральными канавками • Глухие отверстия • GP6520, TiCN, для обработки стали и чугуна.  Точность изготовления хвостовика D допуск h6 12–18 +0, -0,011 20–30 +0, -0,013 32–36 +0, -0,016 nnGT30 • Форма С • Большие размеры • М • Хвостовики по DIN 376, XL • Для обработки стали и чугуна v лучший выбор j альтернативный выбор СплGаPв 6G5P260520 TiCN метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4033776 GT305151 M24 X 3 200 30 120 18,0 5 DIN 376, XL 6HX 4033778 GT305153 M30 X 3,5 250 35 150 22,0 5 DIN 376, XL 6HX 4033779 GT305154 M33 X 3,5 250 35 150 25,0 5 DIN 376, XL 6HX 4033781 GT305156 M36 X 4 250 40 150 28,0 5 DIN 376, XL 6HX 4033783 GT305158 M42 X 4,5 300 45 180 32,0 5 DIN 376, XL 6HX widia.com Y31 Высокопроизводительные метчики
