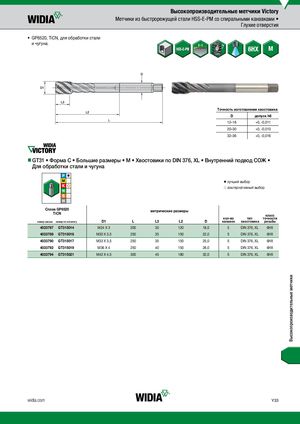

Каталог Widia метчики и резьбофрезы 2017 - страница 35

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральными канавками • Глухие отверстия • GP6520, TiCN, для обработки стали и чугуна.  Точность изготовления хвостовика D допуск h6 12–18 +0, -0,011 20–30 +0, -0,013 32–36 +0, -0,016 nnGT31 • Форма С • Большие размеры • М • Хвостовики по DIN 376, XL • Внутренний подвод СОЖ • Для обработки стали и чугуна v лучший выбор j альтернативный выбор СплGавP6G5P260520TiCN метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4033787 GT315014 M24 X 3 200 30 120 18,0 5 DIN 376, XL 6HX 4033789 GT315016 M30 X 3,5 250 35 150 22,0 5 DIN 376, XL 6HX 4033790 GT315017 M33 X 3,5 250 35 150 25,0 5 DIN 376, XL 6HX 4033792 GT315019 M36 X 4 250 40 150 28,0 5 DIN 376, XL 6HX 4033794 GT315021 M42 X 4,5 300 45 180 32,0 5 DIN 376, XL 6HX widia.com Y33 Высокопроизводительные метчики
