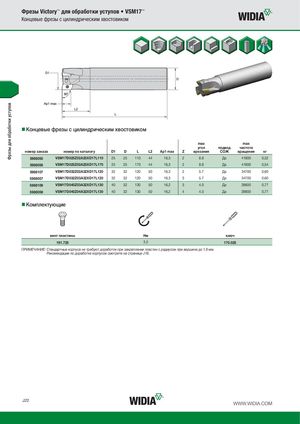

Каталог Widia фрезы со сменными пластинами 2016 - страница 132

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • VSM17™ Концевые фрезы с цилиндрическим хвостовиком „Концевые фрезы с цилиндрическим хвостовиком max max угол подвод частота номер заказа номер по каталогу D1 D L L2 Ap1 max Z врезания СОЖ вращения кг 5988055 VSM17D025Z02A25XD17L110 25 25 110 44 16,3 2 8.8 Да 41800 0,32 5988056 VSM17D025Z02A25XD17L170 25 25 170 44 16,3 2 8.8 Да 41800 0,54 5988107 VSM17D032Z02A32XD17L120 32 32 120 50 16,3 2 5.7 Да 34700 0,60 5988057 VSM17D032Z03A32XD17L120 32 32 120 50 16,3 3 5.7 Да 34700 0,60 5988109 VSM17D040Z03A32XD17L130 40 32 130 50 16,2 3 4.0 Да 29800 0,77 5988059 VSM17D040Z04A32XD17L130 40 32 130 50 16,2 4 4.0 Да 29800 0,77 „Комплектующие винт пластины Нм ключ 191.725 3,5 170.025 ПРИМЕЧАНИЕ: Стандартные корпуса не требуют доработок при закреплении пластин с радиусом при вершине до 1,6 мм. Рекомендации по доработке корпусов смотрите на странице J16. J22 WWW.WIDIA.COM
