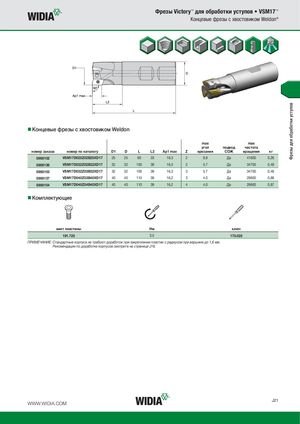

Каталог Widia фрезы со сменными пластинами 2016 - страница 131

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • VSM17™ Концевые фрезы с хвостовиком Weldon® „Концевые фрезы с хвостовиком Weldon max max угол подвод частота номер заказа номер по каталогу D1 D L L2 Ap1 max Z врезания СОЖ вращения кг 5988102 VSM17D025Z02B25XD17 25 25 90 33 16,3 2 8.8 Да 41800 0,26 5988136 VSM17D032Z02B32XD17 32 32 100 39 16,3 2 5.7 Да 34700 0,49 5988103 VSM17D032Z03B32XD17 32 32 100 39 16,3 3 5.7 Да 34700 0,48 5988137 VSM17D040Z03B40XD17 40 40 110 39 16,2 3 4.0 Да 29800 0,88 5988104 VSM17D040Z04B40XD17 40 40 110 39 16,2 4 4.0 Да 29800 0,87 „Комплектующие винт пластины Нм ключ 191.725 3,5 170.025 ПРИМЕЧАНИЕ: Стандартные корпуса не требуют доработок при закреплении пластин с радиусом при вершине до 1,6 мм. Рекомендации по доработке корпусов смотрите на странице J16. WWW.WIDIA.COM J21
