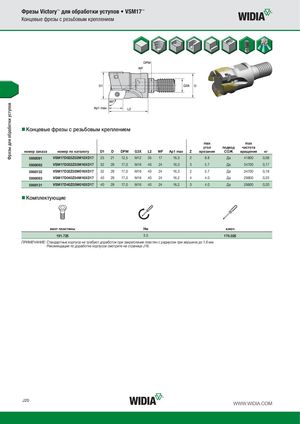

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • VSM17™ Концевые фрезы с резьбовым креплением „Концевые фрезы с резьбовым креплением max max угол подвод частота номер заказа номер по каталогу D1 D DPM G3X L2 WF Ap1 max Z врезания СОЖ вращения кг 5988091 VSM17D025Z02M12XD17 25 21 12,5 M12 35 17 16,3 2 8.8 Да 41800 0,08 5988092 VSM17D032Z03M16XD17 32 29 17,0 M16 40 24 16,3 3 5.7 Да 34700 0,17 5988132 VSM17D32Z02M016XD17 32 29 17,0 M16 40 24 16,3 2 5.7 Да 34700 0,18 5988093 VSM17D040Z04M16XD17 40 29 17,0 M16 40 24 16,2 4 4.0 Да 29800 0,20 5988131 VSM17D40Z03M016XD17 40 29 17,0 M16 40 24 16,2 3 4.0 Да 29800 0,20 „Комплектующие винт пластины Нм ключ 191.725 3,5 170.025 ПРИМЕЧАНИЕ: Стандартные корпуса не требуют доработок при закреплении пластин с радиусом при вершине до 1,6 мм. Рекомендации по доработке корпусов смотрите на странице J16. J20 WWW.WIDIA.COM
