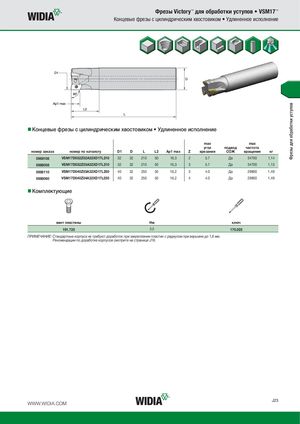

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • VSM17™ Концевые фрезы с цилиндрическим хвостовиком • Удлиненное исполнение „Концевые фрезы с цилиндрическим хвостовиком • Удлиненное исполнение max max угол подвод частота номер заказа номер по каталогу D1 D L L2 Ap1 max Z врезания СОЖ вращения кг 5988108 VSM17D032Z02A32XD17L210 32 32 210 50 16,3 2 5.7 Да 34700 1,14 5988058 VSM17D032Z03A32XD17L210 32 32 210 50 16,3 3 5.7 Да 34700 1,13 5988110 VSM17D040Z03A32XD17L250 40 32 250 50 16,2 3 4.0 Да 29800 1,49 5988060 VSM17D040Z04A32XD17L250 40 32 250 50 16,2 4 4.0 Да 29800 1,49 „Комплектующие винт пластины Нм ключ 191.725 3,5 170.025 ПРИМЕЧАНИЕ: Стандартные корпуса не требуют доработок при закреплении пластин с радиусом при вершине до 1,6 мм. Рекомендации по доработке корпусов смотрите на странице J16. WWW.WIDIA.COM J23
