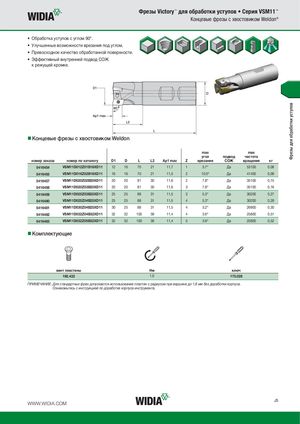

Каталог Widia фрезы со сменными пластинами 2016 - страница 115

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • Серия VSM11™ Концевые фрезы с хвостовиком Weldon® • Обработка уступов с углом 90°. • Улучшенные возможности врезания под углом. • Превосходное качество обработанной поверхности. • Эффективный внутренний подвод СОЖ к режущей кромке. „Концевые фрезы с хвостовиком Weldon max max угол подвод частота номер заказа номер по каталогу D1 D L L2 Ap1 max Z врезания СОЖ вращения кг 5416454 VSM11D012Z01B16XD11 12 16 70 21 11,7 1 3.7° Да 53100 0,08 5416455 VSM11D016Z02B16XD11 16 16 70 21 11,5 2 10.0° Да 41400 0,09 5416457 VSM11D020Z02B20XD11 20 20 81 30 11,6 2 7.8° Да 35100 0,15 5416458 VSM11D020Z03B20XD11 20 20 81 30 11,6 3 7.8° Да 35100 0,16 5416459 VSM11D025Z03B25XD11 25 25 88 31 11,5 3 5.3° Да 30200 0,27 5416480 VSM11D025Z04B25XD11 25 25 88 31 11,5 4 5.3° Да 30200 0,28 5416481 VSM11D030Z04B25XD11 30 25 88 31 11,5 4 3.2° Да 26900 0,30 5416482 VSM11D032Z04B32XD11 32 32 100 39 11,4 4 3.6° Да 25800 0,51 5416483 VSM11D032Z05B32XD11 32 32 100 39 11,4 5 3.6° Да 25800 0,52 „Комплектующие винт пластины Нм ключ 192.432 1,0 170.028 ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 1,6 мм без доработки корпуса. Ознакомьтесь с инструкцией по доработке корпуса инструмента. WWW.WIDIA.COM J5
