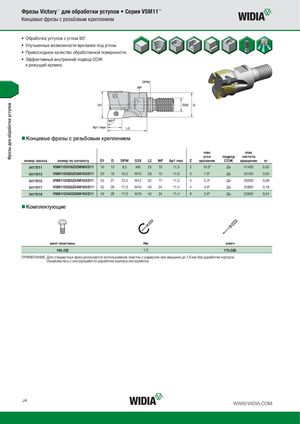

Каталог Widia фрезы со сменными пластинами 2016 - страница 114

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • Серия VSM11™ Концевые фрезы с резьбовым креплением • Обработка уступов с углом 90°. • Улучшенные возможности врезания под углом. • Превосходное качество обработанной поверхности. • Эффективный внутренний подвод СОЖ к режущей кромке. „Концевые фрезы с резьбовым креплением max max угол подвод частота номер заказа номер по каталогу D1 D DPM G3X L2 WF Ap1 max Z врезания СОЖ вращения кг 5417011 VSM11D016Z02M08XD11 16 13 8,5 M8 25 10 11,5 2 10.0° Да 41400 0,02 5417013 VSM11D020Z03M10XD11 20 18 10,5 M10 28 15 11,6 3 7.8° Да 35100 0,05 5417015 VSM11D025Z04M12XD11 25 21 12,5 M12 32 17 11,5 4 5.3° Да 30200 0,08 5417017 VSM11D032Z04M16XD11 32 29 17,0 M16 40 24 11,4 4 3.6° Да 25800 0,18 5417019 VSM11D040Z06M16XD11 40 29 17,0 M16 40 24 11,4 6 2.6° Да 22600 0,24 „Комплектующие винт пластины Нм ключ 192.432 1,0 170.028 ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 1,6 мм без доработки корпуса. Ознакомьтесь с инструкцией по доработке корпуса инструмента. J4 WWW.WIDIA.COM
