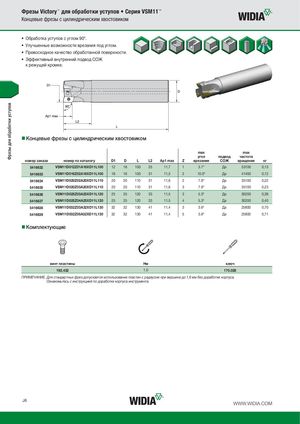

Каталог Widia фрезы со сменными пластинами 2016 - страница 116

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • Серия VSM11™ Концевые фрезы с цилиндрическим хвостовиком • Обработка уступов с углом 90°. • Улучшенные возможности врезания под углом. • Превосходное качество обработанной поверхности. • Эффективный внутренний подвод СОЖ к режущей кромке. „Концевые фрезы с цилиндрическим хвостовиком max max угол подвод частота номер заказа номер по каталогу D1 D L L2 Ap1 max Z врезания СОЖ вращения кг 5416632 VSM11D012Z01A16XD11L100 12 16 100 25 11,7 1 3.7° Да 53100 0,13 5416633 VSM11D016Z02A16XD11L100 16 16 100 31 11,5 2 10.0° Да 41400 0,12 5416634 VSM11D020Z02A20XD11L110 20 20 110 31 11,6 2 7.8° Да 35100 0,22 5416635 VSM11D020Z03A20XD11L110 20 20 110 31 11,6 3 7.8° Да 35100 0,23 5416636 VSM11D025Z03A25XD11L120 25 25 120 33 11,5 3 5.3° Да 30200 0,39 5416637 VSM11D025Z04A25XD11L120 25 25 120 33 11,5 4 5.3° Да 30200 0,40 5416638 VSM11D032Z03A32XD11L130 32 32 130 41 11,4 3 3.6° Да 25800 0,70 5416639 VSM11D032Z05A32XD11L130 32 32 130 41 11,4 5 3.6° Да 25800 0,71 „Комплектующие винт пластины Нм ключ 192.432 1,0 170.028 ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 1,6 мм без доработки корпуса. Ознакомьтесь с инструкцией по доработке корпуса инструмента. J6 WWW.WIDIA.COM
