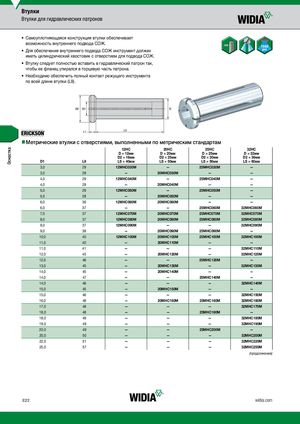

Каталог Widia достижения 2017 - страница 82

Оснастка Втулки Втулки для гидравлических патронов • Самоуплотняющаяся конструкция втулки обеспечивает возможность внутреннего подвода СОЖ.  • Для обеспечения внутреннего подвода СОЖ инструмент должен иметь цилиндрический хвостовик с отверстием для подвода СОЖ. • Втулку следует полностью вставить в гидравлический патрон так, чтобы ее фланец упирался в торцевую часть патрона. • Необходимо обеспечить полный контакт режущего инструмента по всей длине втулки (L9).   L1 LS nnМетрические втулки с отверстиями, выполненными по метрическим стандартам 12HC 20HC 25HC 32HC D = 12мм D = 20мм D = 25мм D = 32мм D2 = 16мм D2 = 25мм D2 = 30мм D2 = 36мм D1 L9 LS = 40мм LS = 50мм LS = 56мм LS = 60мм 3,0 29 12MHC030M — 25MHC030M — 3,0 28 — 20MHC030M — — 4,0 29 12MHC040M — 25MHC040M — 4,0 28 — 20MHC040M — — 5,0 29 12MHC050M — 25MHC050M — 5,0 28 — 20MHC050M — — 6,0 36 12MHC060M 20MHC060M — — 6,0 37 — — 25MHC060M 32MHC060M 7,0 37 12MHC070M 20MHC070M 25MHC070M 32MHC070M 8,0 37 12MHC080M 20MHC080M 25MHC080M 32MHC080M 9,0 37 12MHC090M — — 32MHC090M 9,0 38 — 20MHC090M 25MHC090M — 10,0 40 12MHC100M 20MHC100M 25MHC100M 32MHC100M 11,0 40 — 20MHC110M — — 11,0 41 — — — 32MHC110M 12,0 45 — 20MHC120M — 32MHC120M 12,0 46 — — 25MHC120M — 13,0 45 — 20MHC130M — 32MHC130M 14,0 45 — 20MHC140M — — 14,0 47 — — 25MHC140M — 14,0 46 — — — 32MHC140M 15,0 45 — 20MHC150M — — 15,0 46 — — — 32MHC150M 16,0 48 — 20MHC160M 25MHC160M 32MHC160M 17,0 48 — — — 32MHC170M 18,0 48 — — 25MHC180M — 18,0 49 — — — 32MHC180M 19,0 49 — — — 32MHC190M 20,0 49 — — 25MHC200M — 20,0 50 — — — 32MHC200M 22,0 51 — — — 32MHC220M 25,0 57 — — — 32MHC250M (продолжение) E22 widia.com
