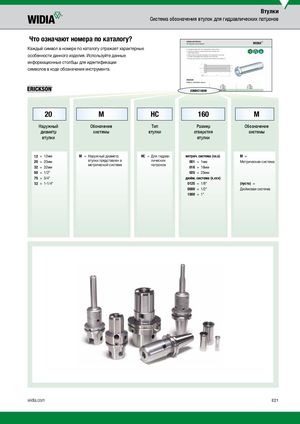

Каталог Widia достижения 2017 - страница 81

Втулки Система обозначения втулок для гидравлических патронов Что означают номера по каталогу? Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте данные информационные столбцы для идентификации символов в коде обозначения инструмента. 20MHC160M 20 M HC 160 M Наружный Обоначение Тип Размер Обозначение диаметр системы втулки отверстия системы втулки втулки 12 = 12мм M = Наружный диаметр HC = Для гидрав- метрич. система (xx.x) M = 20 = 20мм втулки представлен в лических 001 = 1мм Метрическая система 32 = 32мм метрической системе патронов 016 = 16мм 50 = 1/2" 025 = 25мм 75 = 3/4" дюйм. система (x.xxx) 12 = 1-1/4" 0125 = 1/8" (пусто) = 0500 = 1/2" Дюймовая система 1000 = 1" widia.com E21
