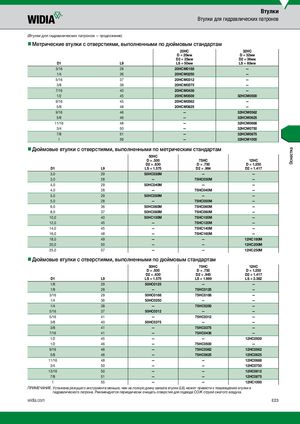

Каталог Widia достижения 2017 - страница 83

Оснастка Втулки Втулки для гидравлических патронов (Втулки для гидравлических патронов — продолжение) nnМетрические втулки с отверстиями, выполненными по дюймовым стандартам 20HC 32HC D = 20мм D = 32мм D2 = 25мм D2 = 36мм D1 L9 LS = 50мм LS = 60мм 3/16 28 20HCM0188 — 1/4 36 20HCM0250 — 5/16 37 20HCM0312 — 3/8 38 20HCM0375 — 7/16 40 20HCM0438 — 1/2 45 20HCM0500 32HCM0500 9/16 45 20HCM0562 — 5/8 48 20HCM0625 — 9/16 46 — 32HCM0562 5/8 46 — 32HCM0625 11/16 48 — 32HCM0688 3/4 50 — 32HCM0750 7/8 51 — 32HCM0875 1 56 — 32HCM1000 nnДюймовые втулки с отверстиями, выполненными по метрическим стандартам 50HC D = .500 75HC 12HC D2 = .630 D = .750 D = 1.250 D1 L9 LS = 1.575 D2 = .984 D2 = 1.417 3,0 29 50HC030M — — 3,0 28 — 75HC030M — 4,0 29 50HC040M — — 4,0 28 — 75HC040M — 5,0 29 50HC050M — — 5,0 28 — 75HC050M — 6,0 36 50HC060M 75HC060M — 8,0 37 50HC080M 75HC080M — 10,0 40 50HC100M 75HC100M — 12,0 45 — 75HC120M — 14,0 45 — 75HC140M — 16,0 48 — 75HC160M — 18,0 49 — — 12HC180M 20,0 50 — — 12HC200M 25,0 57 — — 12HC250M nnДюймовые втулки с отверстиями, выполненными по дюймовым стандартам 50HC 75HC 12HC D = .500 D = .750 D = 1.250 D2 = .630 D2 = .945 D2 = 1.417 D1 L9 LS = 1.575 LS = 1.969 LS = 2.362 1/8 29 50HC0125 — — 1/8 28 — 75HC0125 — 3/16 29 50HC0188 75HC0188 — 1/4 36 50HC0250 — — 1/4 38 — 75HC0250 — 5/16 37 50HC0312 — — 5/16 41 — 75HC0312 — 3/8 40 50HC0375 — — 3/8 41 — 75HC0375 — 7/16 41 — 75HC0438 — 1/2 45 — — 12HC0500 1/2 46 — 75HC0500 — 9/16 46 — 75HC0562 12HC0562 5/8 46 — 75HC0625 12HC0625 11/16 48 — — 12HC0688 3/4 50 — — 12HC0750 13/16 50 — — 12HC0812 7/8 51 — — 12HC0875 1 55 — — 12HC1000 ПРИМЕЧАНИЕ. Установка режущего инструмента меньше, чем на полную длину захвата втулки (L9), может привести к повреждению втулки и гидравлического патрона. Рекомендуется периодически очищать отверстия для подвода СОЖ струей сжатого воздуха. widia.com E23
