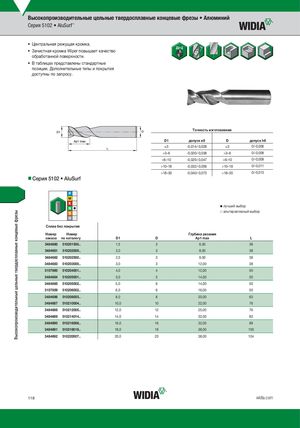

Каталог Widia цельные концевые фрезы - страница 118

Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий Серия 5102 • AluSurf™ • Ц ентральная режущая кромка.  • З ачистная кромка Wiper повышает качество обработанной поверхности.   • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 5102 • AluSurf ˜ лучший выбор ™ альтернативный выбор СпБлЕаЗв ПбеОзКпРоЫкрТыИтЯия Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L 3484680 510201500.. 1,5 3 6,00 38 3484681 510202000.. 2,0 3 8,00 38 3484682 510202500.. 2,5 3 9,00 38 3484683 510203000.. 3,0 3 12,00 38 3107860 510204001.. 4,0 4 12,00 50 3484684 510205001.. 5,0 5 14,00 50 3484685 510205002.. 5,0 6 14,00 50 3107859 510206002.. 6,0 6 16,00 50 3484686 510208003.. 8,0 8 20,00 63 3484687 510210004.. 10,0 10 22,00 76 3484688 510212005.. 12,0 12 25,00 76 3484689 510214014.. 14,0 14 32,00 83 3484690 510216006.. 16,0 16 32,00 89 3484691 510218018.. 18,0 18 38,00 100 3484692 510220007.. 20,0 20 38,00 104 118 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
