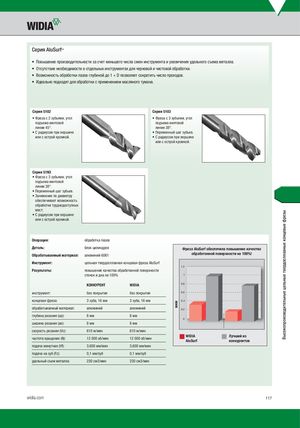

Каталог Widia цельные концевые фрезы - страница 117

мкм Высокопроизводительные цельные твердосплавные концевые фрезы Серия AluSurf™ • Повышение производительности за счет меньшего числа смен инструмента и увеличения удельного съема металла.  • Отсутствие необходимости в отдельных инструментах для черновой и чистовой обработки.   • Возможность обработки пазов глубиной до 1 × D позволяет сократить число проходов.   • Идеально подходят для обработки с применением масляного тумана.  Серия 5102 Серия 5103 • Фреза с 2 зубьями, угол • Фреза с 3 зубьями, угол подъема винтовой подъема винтовой линии 45°. линии 38°. • С радиусом при вершине • Переменный шаг зубьев. или с острой кромкой. • С радиусом при вершине или с острой кромкой. Серия 51N3 • Фреза с 3 зубьями, угол подъема винтовой линии 38°. • Переменный шаг зубьев. • Занижение по диаметру обеспечивает возможность обработки труднодоступных мест. • С радиусом при вершине или с острой кромкой. Операция: обработка пазов Деталь: блок цилиндров Фреза AluSurf обеспечила повышение качества Обрабатываемый материал: алюминий 6061 обработанной поверхности на 100%! Инструмент: цельная твердосплавная концевая фреза AluSurf 1.2 Результаты: повышение качества обработанной поверхности стенок и дна на 100% 1 КОНКУРЕНТ WIDIA 0.8 инструмент: без покрытия без покрытия 0.6 концевая фреза: 3 зуба, 16 мм 3 зуба, 16 мм 0.4 обрабатываемый материал: алюминий алюминий 0.2 глубина резания (ap): 8 мм 8 мм 0 ширина резания (ae): 8 мм 8 мм скорость резания (Vc): 610 м/мин 610 м/мин частота вращения (N): 12 000 об/мин 12 000 об/мин WIDIA Лучший изAluSurfконкурентов подача минутная (Vf): 3,600 мм/мин 3,600 мм/мин подача на зуб (Fz): 0,1 мм/зуб 0,1 мм/зуб удельный съем металла: 230 см3/мин 230 см3/мин widia.com 117
