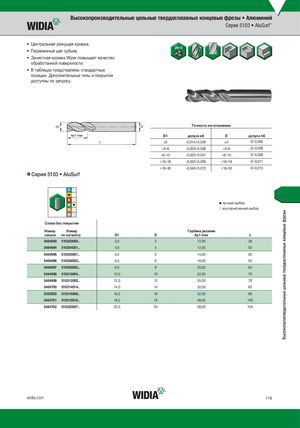

Каталог Widia цельные концевые фрезы - страница 119

Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий Серия 5103 • AluSurf™ • Центральная режущая кромка.   • Переменный шаг зубьев.  • Зачистная кромка Wiper повышает качество обработанной поверхности.   • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 5103 • AluSurf ˜ лучший выбор ™ альтернативный выбор СпБлЕаЗв бПеОзКпРоЫкрТыИтЯия Номер Номер Глубина резания заказа по каталогу D1 D Ap1 max L 3484693 510303000.. 3,0 3 12,00 38 3484694 510304001.. 4,0 4 12,00 50 3484695 510305001.. 5,0 5 14,00 50 3484696 510306002.. 6,0 6 16,00 50 3484697 510308003.. 8,0 8 20,00 63 3484698 510310004.. 10,0 10 22,00 76 3484699 510312005.. 12,0 12 25,00 76 3484700 510314014.. 14,0 14 32,00 83 3350935 510316006.. 16,0 16 32,00 89 3484701 510318018.. 18,0 18 38,00 100 3484702 510320007.. 20,0 20 38,00 104 widia.com 119 Высокопроизводительные цельные твердосплавные концевые фрезы
