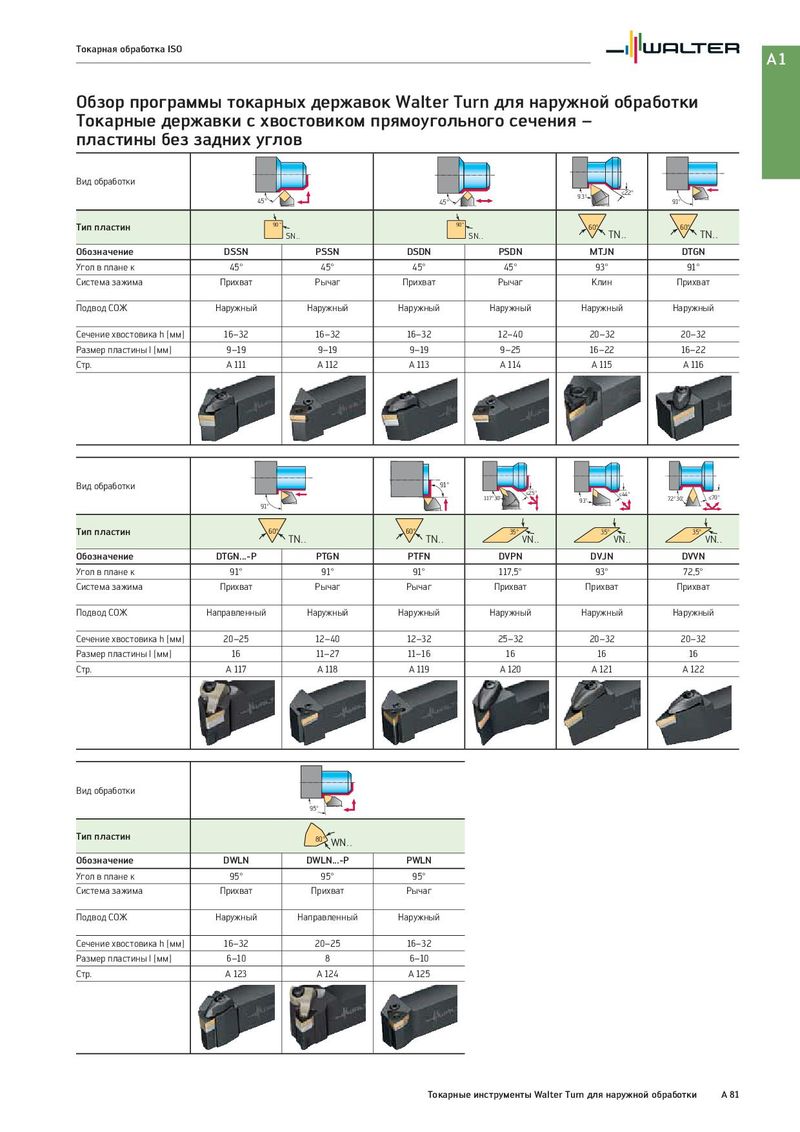

Токарная обработка ISO A1 Обзор программы токарных державок Walter Turn для наружной обработки Токарные державки с хвостовиком прямоугольного сечения – пластины без задних углов Вид обработки 93° ≤22° 45° 45° 91° Тип пластин 90 ° 90 ° 60° 60° SN . . SN . . TN . . TN . . Обозначение DSSN PSSN DSDN PSDN MTJN DTGN Угол в плане κ 45° 45° 45° 45° 93° 91° Система зажима Прихват Рычаг Прихват Рычаг Клин Прихват Подвод СОЖ Наружный Наружный Наружный Наружный Наружный Наружный Сечение хвостовика h [мм] 16–32 16–32 16–32 12–40 20–32 20–32 Размер пластины l [мм] 9–19 9–19 9–19 9–25 16–22 16–22 Cтр. A 111 A 112 A 113 A 114 A 115 A 116 Вид обработки 91° 117°30‘ ≤25° ≤44° 72°30‘ ≤70° 93° 91° Тип пластин 60° TN . . 60° TN . . 35° 35° 35° VN . . VN . . VN . . Обозначение DTGN...-P PTGN PTFN DVPN DVJN DVVN Угол в плане κ 91° 91° 91° 117,5° 93° 72,5° Система зажима Прихват Рычаг Рычаг Прихват Прихват Прихват Подвод СОЖ Направленный Наружный Наружный Наружный Наружный Наружный Сечение хвостовика h [мм] 20–25 12–40 12–32 25–32 20–32 20–32 Размер пластины l [мм] 16 11–27 11–16 16 16 16 Cтр. A 117 A 118 A 119 A 120 A 121 A 122 Вид обработки 95° Тип пластин 80° WN . . Обозначение DWLN DWLN...-P PWLN Угол в плане κ 95° 95° 95° Система зажима Прихват Прихват Рычаг Подвод СОЖ Наружный Направленный Наружный Сечение хвостовика h [мм] 16–32 20–25 16–32 Размер пластины l [мм] 6–10 8 6–10 Cтр. A 123 A 124 A 125 Токарные инструменты Walter Turn для наружной обработки A 81
