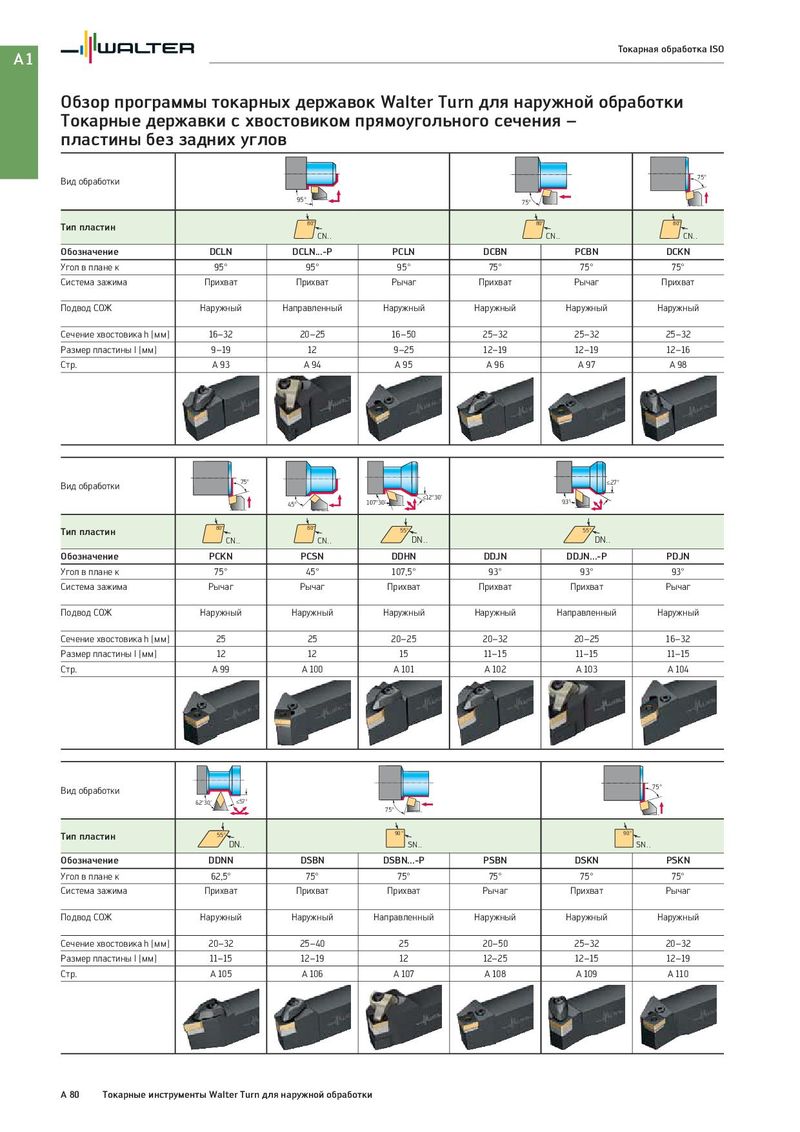

A1 Токарная обработка ISO Обзор программы токарных державок Walter Turn для наружной обработки Токарные державки с хвостовиком прямоугольного сечения – пластины без задних углов Вид обработки 75° 95° 75° Тип пластин 80° 80° 80° CN . . CN . . CN . . Обозначение DCLN DCLN...-P PCLN DCBN PCBN DCKN Угол в плане κ 95° 95° 95° 75° 75° 75° Система зажима Прихват Прихват Рычаг Прихват Рычаг Прихват Подвод СОЖ Наружный Направленный Наружный Наружный Наружный Наружный Сечение хвостовика h [мм] 16–32 20–25 16–50 25–32 25–32 25–32 Размер пластины l [мм] 9–19 12 9–25 12–19 12–19 12–16 Cтр. A 93 A 94 A 95 A 96 A 97 A 98 Вид обработки 75° ≤27° 107°30‘ ≤12°30‘ 93° 45° Тип пластин 80° 80° 55° 55° CN . . CN . . DN . . DN . . Обозначение PCKN PCSN DDHN DDJN DDJN...-P PDJN Угол в плане κ 75° 45° 107,5° 93° 93° 93° Система зажима Рычаг Рычаг Прихват Прихват Прихват Рычаг Подвод СОЖ Наружный Наружный Наружный Наружный Направленный Наружный Сечение хвостовика h [мм] 25 25 20–25 20–32 20–25 16–32 Размер пластины l [мм] 12 12 15 11–15 11–15 11–15 Cтр. A 99 A 100 A 101 A 102 A 103 A 104 Вид обработки 75° 62°30‘ ≤57° 75° Тип пластин 55° 90 ° 90 ° DN . . SN . . SN . . Обозначение DDNN DSBN DSBN...-P PSBN DSKN PSKN Угол в плане κ 62,5° 75° 75° 75° 75° 75° Система зажима Прихват Прихват Прихват Рычаг Прихват Рычаг Подвод СОЖ Наружный Наружный Направленный Наружный Наружный Наружный Сечение хвостовика h [мм] 20–32 25–40 25 20–50 25–32 20–32 Размер пластины l [мм] 11–15 12–19 12 12–25 12–15 12–19 Cтр. A 105 A 106 A 107 A 108 A 109 A 110 A 80 Токарные инструменты Walter Turn для наружной обработки
