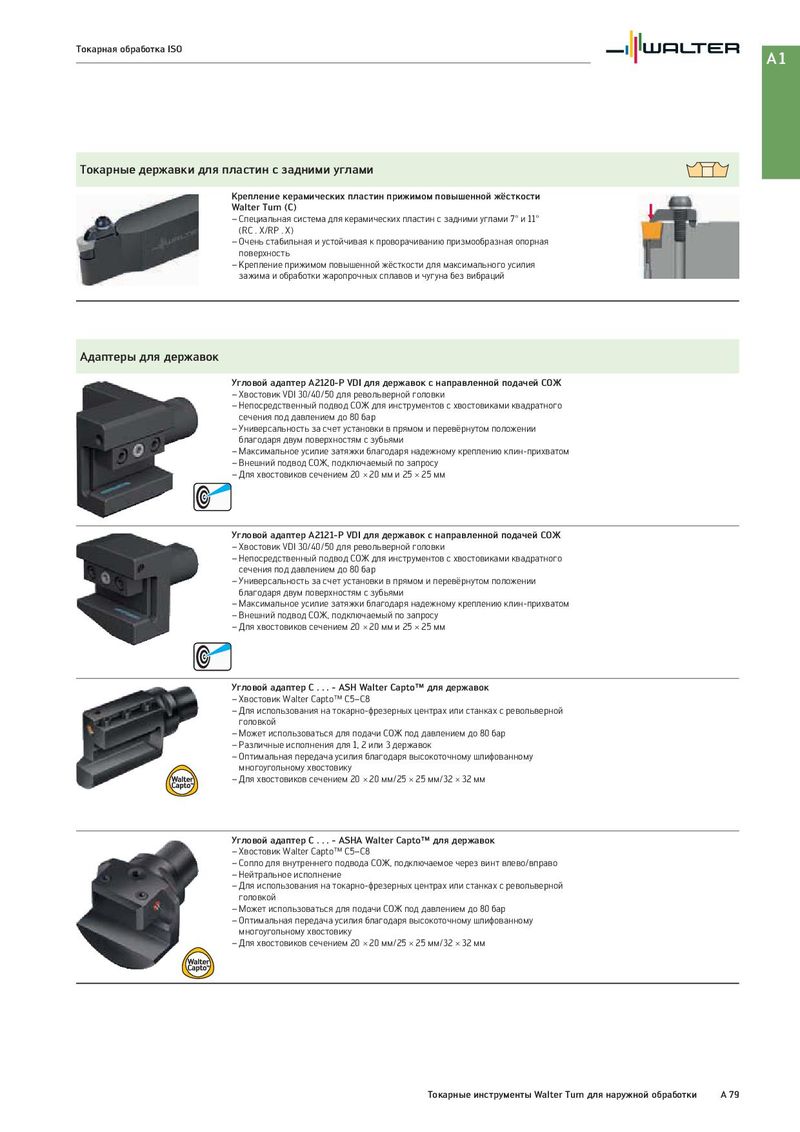

Общий каталог Walter 2017 - страница 95

Токарная обработка ISO A1 Токарные державки для пластин с задними углами Крепление керамических пластин прижимом повышенной жёсткости Walter Turn (C) – Специальная система для керамических пластин с задними углами 7° и 11° (RC . X/RP . X) – Очень стабильная и устойчивая к проворачиванию призмообразная опорная поверхность – Крепление прижимом повышенной жёсткости для максимального усилия зажима и обработки жаропрочных сплавов и чугуна без вибраций Адаптеры для державок Угловой адаптер A2120-P VDI для державок с направленной подачей СОЖ – Хвостовик VDI 30/40/50 для револьверной головки – Непосредственный подвод СОЖ для инструментов с хвостовиками квадратного сечения под давлением до 80 бар – Универсальность за счет установки в прямом и перевёрнутом положении благодаря двум поверхностям с зубьями – Максимальное усилие затяжки благодаря надежному креплению клин-прихватом – Внешний подвод СОЖ, подключаемый по запросу – Для хвостовиков сечением 20 × 20 мм и 25 × 25 мм Угловой адаптер A2121-P VDI для державок с направленной подачей СОЖ – Хвостовик VDI 30/40/50 для револьверной головки – Непосредственный подвод СОЖ для инструментов с хвостовиками квадратного сечения под давлением до 80 бар – Универсальность за счет установки в прямом и перевёрнутом положении благодаря двум поверхностям с зубьями – Максимальное усилие затяжки благодаря надежному креплению клин-прихватом – Внешний подвод СОЖ, подключаемый по запросу – Для хвостовиков сечением 20 × 20 мм и 25 × 25 мм Угловой адаптер C . . . - ASH Walter Capto™ для державок – Хвостовик Walter Capto™ C5–C8 – Для использования на токарно-фрезерных центрах или станках с револьверной головкой – Может использоваться для подачи СОЖ под давлением до 80 бар – Различные исполнения для 1, 2 или 3 державок – Оптимальная передача усилия благодаря высокоточному шлифованному многоугольному хвостовику – Для хвостовиков сечением 20 × 20 мм/25 × 25 мм/32 × 32 мм Угловой адаптер C . . . - ASHA Walter Capto™ для державок – Хвостовик Walter Capto™ C5–C8 – Сопло для внутреннего подвода СОЖ, подключаемое через винт влево/вправо – Нейтральное исполнение – Для использования на токарно-фрезерных центрах или станках с револьверной головкой – Может использоваться для подачи СОЖ под давлением до 80 бар – Оптимальная передача усилия благодаря высокоточному шлифованному многоугольному хвостовику – Для хвостовиков сечением 20 × 20 мм/25 × 25 мм/32 × 32 мм Токарные инструменты Walter Turn для наружной обработки A 79
