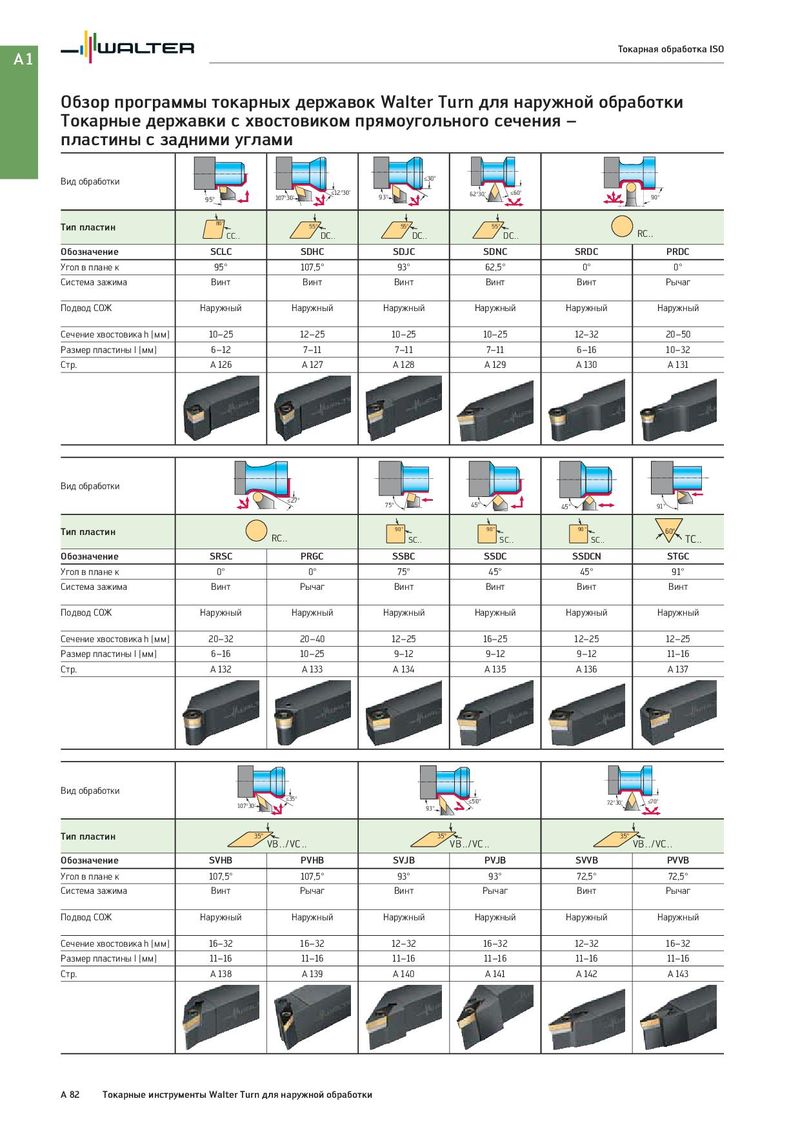

A1 Токарная обработка ISO Обзор программы токарных державок Walter Turn для наружной обработки Токарные державки с хвостовиком прямоугольного сечения – пластины с задними углами Вид обработки ≤30° 107°30‘ ≤12°30‘ 93° 62°30‘ ≤60° 90° 95° Тип пластин 80° 55° 55° 55° CC . . DC . . DC . . DC . . RC . . Обозначение SCLC SDHC SDJC SDNC SRDC PRDC Угол в плане κ 95° 107,5° 93° 62,5° 0° 0° Система зажима Винт Винт Винт Винт Винт Рычаг Подвод СОЖ Наружный Наружный Наружный Наружный Наружный Наружный Сечение хвостовика h [мм] 10–25 12–25 10–25 10–25 12–32 20–50 Размер пластины l [мм] 6–12 7–11 7–11 7–11 6–16 10–32 Cтр. A 126 A 127 A 128 A 129 A 130 A 131 Вид обработки ≤27° 75° 45° 45° 91° Тип пластин 90 ° 90 ° 90 ° 60° RC . . SC . . SC . . SC . . TC . . Обозначение SRSC PRGC SSBC SSDC SSDCN STGC Угол в плане κ 0° 0° 75° 45° 45° 91° Система зажима Винт Рычаг Винт Винт Винт Винт Подвод СОЖ Наружный Наружный Наружный Наружный Наружный Наружный Сечение хвостовика h [мм] 20–32 20–40 12–25 16–25 12–25 12–25 Размер пластины l [мм] 6–16 10–25 9–12 9–12 9–12 11–16 Cтр. A 132 A 133 A 134 A 135 A 136 A 137 Вид обработки ≤35° ≤50° 72°30‘ ≤70° 107°30‘ 93° Тип пластин 35° 35° 35° VB ../VC .. VB ../VC .. VB ../VC .. Обозначение SVHB PVHB SVJB PVJB SVVB PVVB Угол в плане κ 107,5° 107,5° 93° 93° 72,5° 72,5° Система зажима Винт Рычаг Винт Рычаг Винт Рычаг Подвод СОЖ Наружный Наружный Наружный Наружный Наружный Наружный Сечение хвостовика h [мм] 16–32 16–32 12–32 16–32 12–32 16–32 Размер пластины l [мм] 11–16 11–16 11–16 11–16 11–16 11–16 Cтр. A 138 A 139 A 140 A 141 A 142 A 143 A 82 Токарные инструменты Walter Turn для наружной обработки
