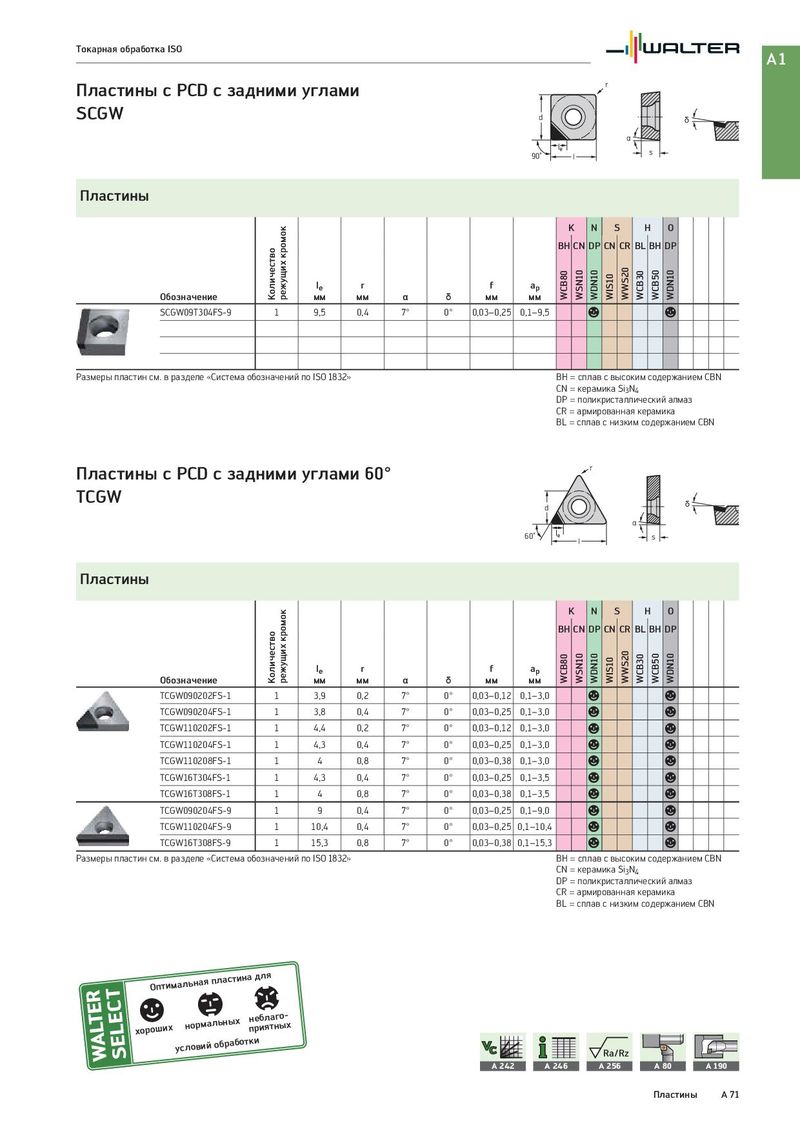

Токарная обработка ISO A1 Пластины с PCD с задними углами r SCGW d δ α 90˚ l s Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α į мм мм SCGW09T304FS-9 1 9,5 0,4 7° 0° 0,03–0,25 0,1–9,5 a a Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Пластины с PCD с задними углами 60° r TCGW d δ α 60˚ l s Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α į мм мм TCGW090202FS-1 1 3,9 0,2 7° 0° 0,03–0,12 0,1–3,0 a a TCGW090204FS-1 1 3,8 0,4 7° 0° 0,03–0,25 0,1–3,0 a a TCGW110202FS-1 1 4,4 0,2 7° 0° 0,03–0,12 0,1–3,0 a a TCGW110204FS-1 1 4,3 0,4 7° 0° 0,03–0,25 0,1–3,0 a a TCGW110208FS-1 1 4 0,8 7° 0° 0,03–0,38 0,1–3,0 a a TCGW16T304FS-1 1 4,3 0,4 7° 0° 0,03–0,25 0,1–3,5 a a TCGW16T308FS-1 1 4 0,8 7° 0° 0,03–0,38 0,1–3,5 a a TCGW090204FS-9 1 9 0,4 7° 0° 0,03–0,25 0,1–9,0 a a TCGW110204FS-9 1 10,4 0,4 7° 0° 0,03–0,25 0,1–10,4 a a TCGW16T308FS-9 1 15,3 0,8 7° 0° 0,03–0,38 0,1–15,3 a a Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки Ra/Rz A 242 A 246 A 256 A 80 A 190 Пластины A 71
