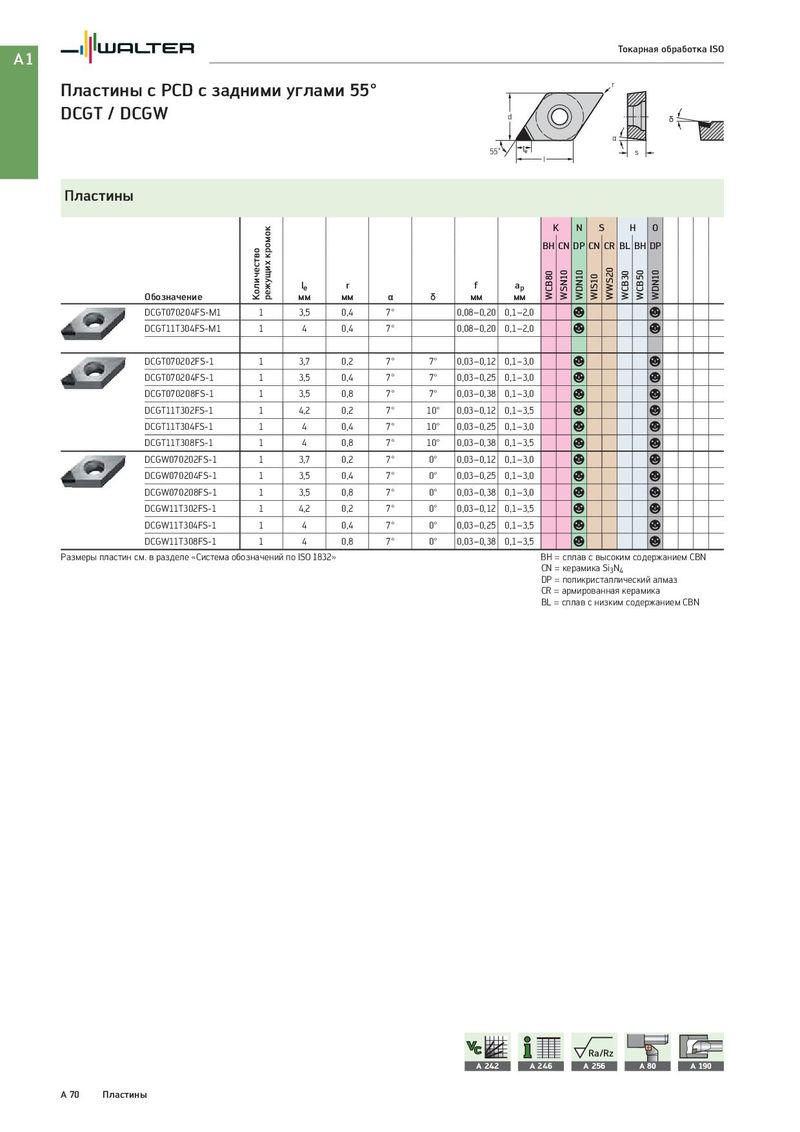

A1 Токарная обработка ISO Пластины с PCD с задними углами 55° r DCGT / DCGW d δ α 55˚ s l Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α į мм мм DCGT070204FS-M1 1 3,5 0,4 7° 0,08–0,20 0,1–2,0 a a DCGT11T304FS-M1 1 4 0,4 7° 0,08–0,20 0,1–2,0 a a DCGT070202FS-1 1 3,7 0,2 7° 7° 0,03–0,12 0,1–3,0 a a DCGT070204FS-1 1 3,5 0,4 7° 7° 0,03–0,25 0,1–3,0 a a DCGT070208FS-1 1 3,5 0,8 7° 7° 0,03–0,38 0,1–3,0 a a DCGT11T302FS-1 1 4,2 0,2 7° 10° 0,03–0,12 0,1–3,5 a a DCGT11T304FS-1 1 4 0,4 7° 10° 0,03–0,25 0,1–3,0 a a DCGT11T308FS-1 1 4 0,8 7° 10° 0,03–0,38 0,1–3,5 a a DCGW070202FS-1 1 3,7 0,2 7° 0° 0,03–0,12 0,1–3,0 a a DCGW070204FS-1 1 3,5 0,4 7° 0° 0,03–0,25 0,1–3,0 a a DCGW070208FS-1 1 3,5 0,8 7° 0° 0,03–0,38 0,1–3,0 a a DCGW11T302FS-1 1 4,2 0,2 7° 0° 0,03–0,12 0,1–3,5 a a DCGW11T304FS-1 1 4 0,4 7° 0° 0,03–0,25 0,1–3,5 a a DCGW11T308FS-1 1 4 0,8 7° 0° 0,03–0,38 0,1–3,5 a a Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Ra/Rz A 242 A 246 A 256 A 80 A 190 A 70 Пластины
