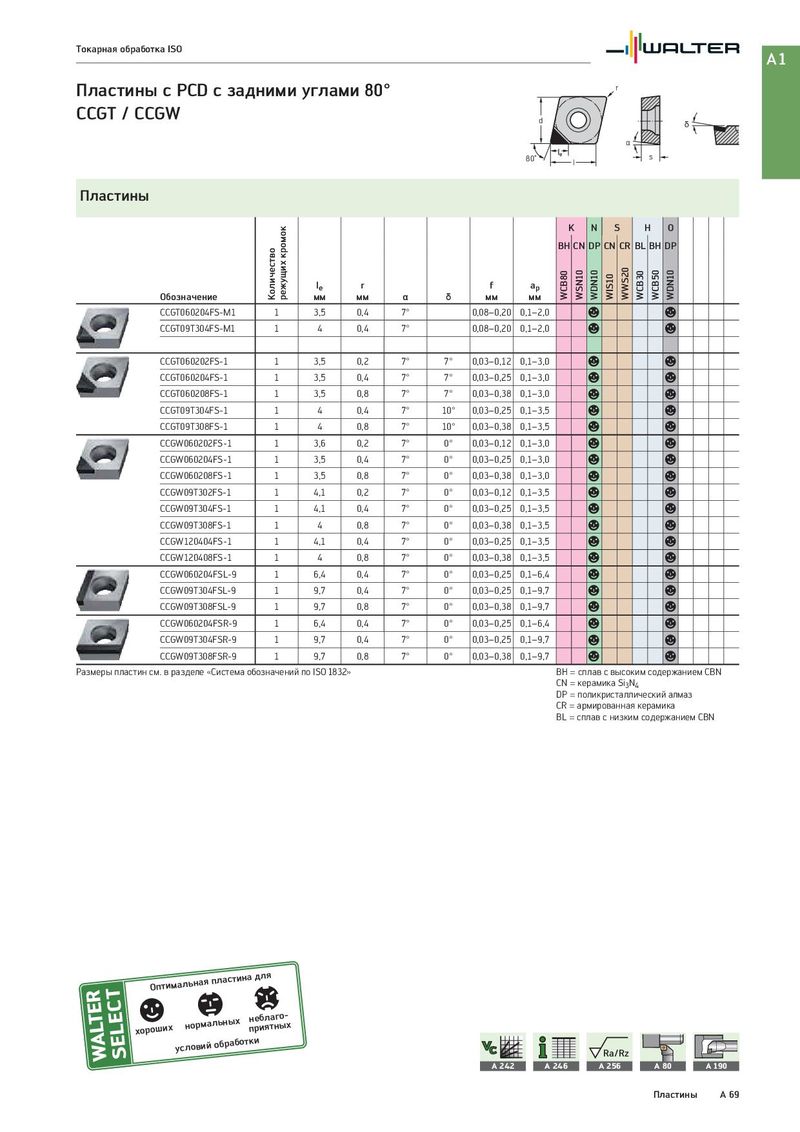

Токарная обработка ISO A1 Пластины с PCD с задними углами 80° r CCGT / CCGW d δ α 80˚ l s Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α į мм мм CCGT060204FS-M1 1 3,5 0,4 7° 0,08–0,20 0,1–2,0 a a CCGT09T304FS-M1 1 4 0,4 7° 0,08–0,20 0,1–2,0 a a CCGT060202FS-1 1 3,5 0,2 7° 7° 0,03–0,12 0,1–3,0 a a CCGT060204FS-1 1 3,5 0,4 7° 7° 0,03–0,25 0,1–3,0 a a CCGT060208FS-1 1 3,5 0,8 7° 7° 0,03–0,38 0,1–3,0 a a CCGT09T304FS-1 1 4 0,4 7° 10° 0,03–0,25 0,1–3,5 a a CCGT09T308FS-1 1 4 0,8 7° 10° 0,03–0,38 0,1–3,5 a a CCGW060202FS-1 1 3,6 0,2 7° 0° 0,03–0,12 0,1–3,0 a a CCGW060204FS-1 1 3,5 0,4 7° 0° 0,03–0,25 0,1–3,0 a a CCGW060208FS-1 1 3,5 0,8 7° 0° 0,03–0,38 0,1–3,0 a a CCGW09T302FS-1 1 4,1 0,2 7° 0° 0,03–0,12 0,1–3,5 a a CCGW09T304FS-1 1 4,1 0,4 7° 0° 0,03–0,25 0,1–3,5 a a CCGW09T308FS-1 1 4 0,8 7° 0° 0,03–0,38 0,1–3,5 a a CCGW120404FS-1 1 4,1 0,4 7° 0° 0,03–0,25 0,1–3,5 a a CCGW120408FS-1 1 4 0,8 7° 0° 0,03–0,38 0,1–3,5 a a CCGW060204FSL-9 1 6,4 0,4 7° 0° 0,03–0,25 0,1–6,4 a a CCGW09T304FSL-9 1 9,7 0,4 7° 0° 0,03–0,25 0,1–9,7 a a CCGW09T308FSL-9 1 9,7 0,8 7° 0° 0,03–0,38 0,1–9,7 a a CCGW060204FSR-9 1 6,4 0,4 7° 0° 0,03–0,25 0,1–6,4 a a CCGW09T304FSR-9 1 9,7 0,4 7° 0° 0,03–0,25 0,1–9,7 a a CCGW09T308FSR-9 1 9,7 0,8 7° 0° 0,03–0,38 0,1–9,7 a a Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки Ra/Rz A 242 A 246 A 256 A 80 A 190 Пластины A 69
