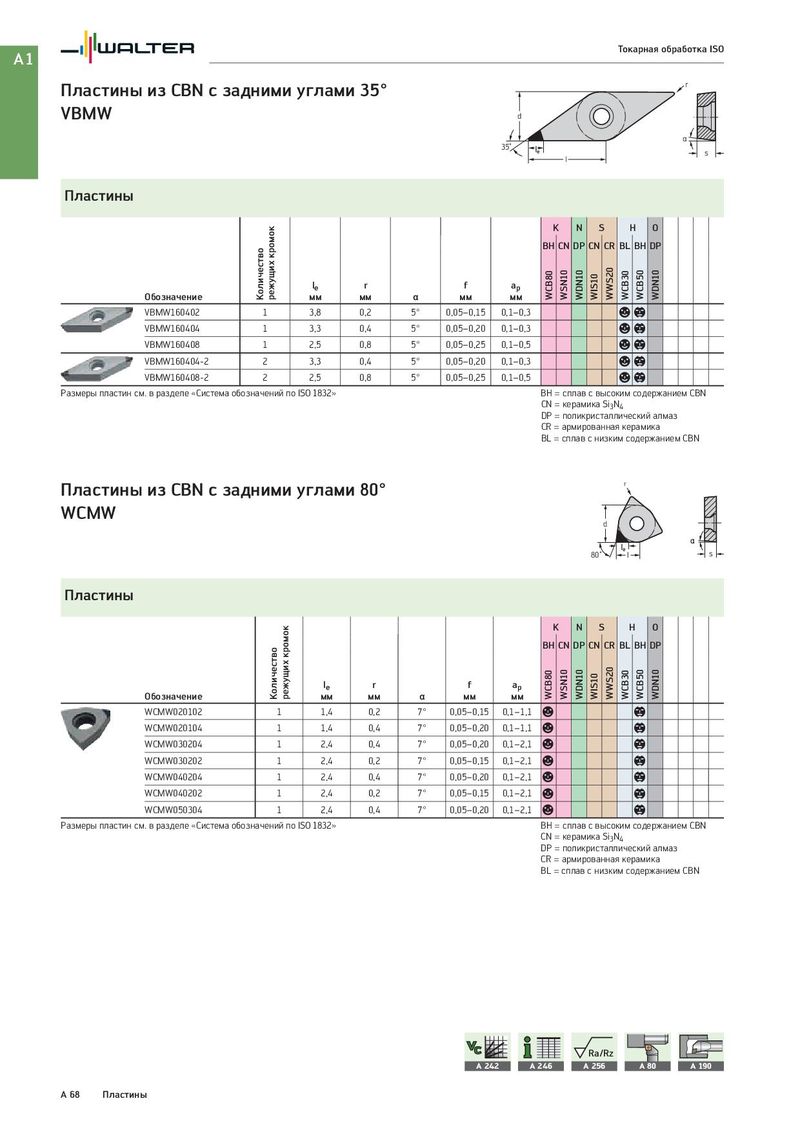

A1 Токарная обработка ISO Пластины из CBN с задними углами 35° r VBMW d α 35˚ s l Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α мм мм VBMW160402 1 3,8 0,2 5° 0,05–0,15 0,1–0,3 ab VBMW160404 1 3,3 0,4 5° 0,05–0,20 0,1–0,3 ab VBMW160408 1 2,5 0,8 5° 0,05–0,25 0,1–0,5 ab VBMW160404-2 2 3,3 0,4 5° 0,05–0,20 0,1–0,3 ab VBMW160408-2 2 2,5 0,8 5° 0,05–0,25 0,1–0,5 ab Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Пластины из CBN с задними углами 80° r WCMW d 80˚ l s Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α мм мм WCMW020102 1 1,4 0,2 7° 0,05–0,15 0,1–1,1 a b WCMW020104 1 1,4 0,4 7° 0,05–0,20 0,1–1,1 a b WCMW030204 1 2,4 0,4 7° 0,05–0,20 0,1–2,1 a b WCMW030202 1 2,4 0,2 7° 0,05–0,15 0,1–2,1 a b WCMW040204 1 2,4 0,4 7° 0,05–0,20 0,1–2,1 a b WCMW040202 1 2,4 0,2 7° 0,05–0,15 0,1–2,1 a b WCMW050304 1 2,4 0,4 7° 0,05–0,20 0,1–2,1 a b Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Ra/Rz A 242 A 246 A 256 A 80 A 190 A 68 Пластины
