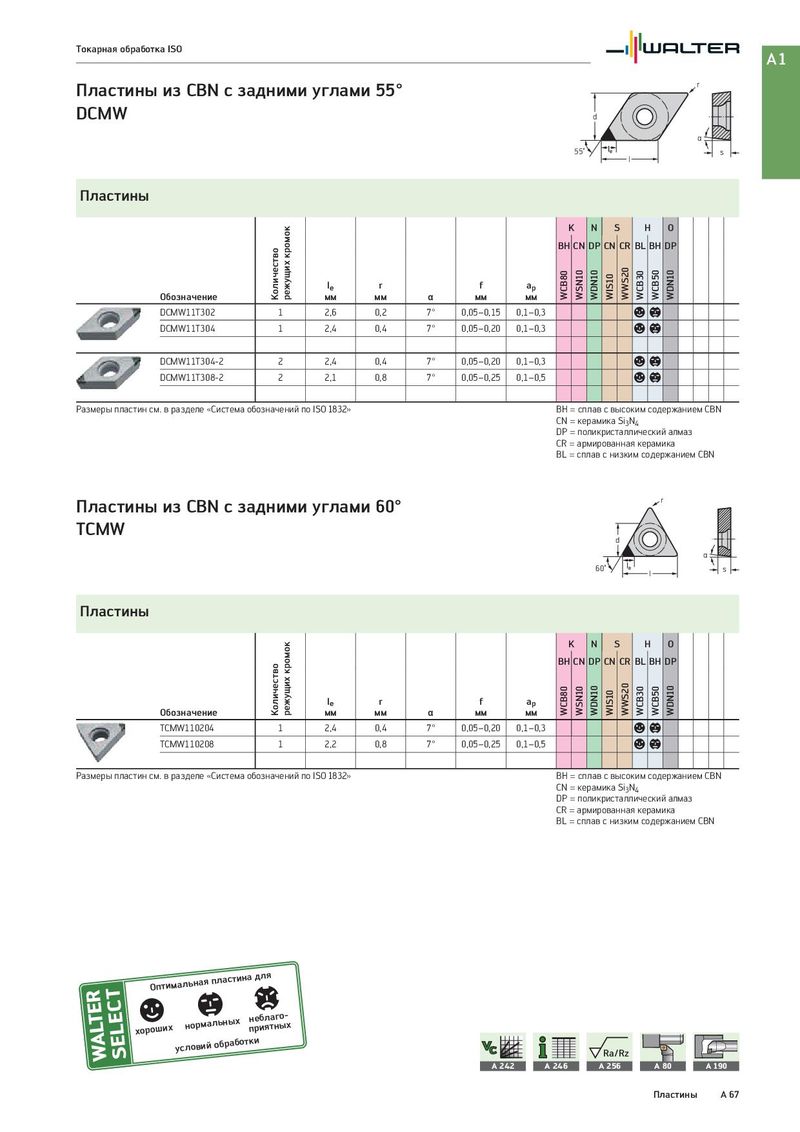

Токарная обработка ISO A1 Пластины из CBN с задними углами 55° r DCMW d α 55˚ s l Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α мм мм DCMW11T302 1 2,6 0,2 7° 0,05–0,15 0,1–0,3 ab DCMW11T304 1 2,4 0,4 7° 0,05–0,20 0,1–0,3 ab DCMW11T304-2 2 2,4 0,4 7° 0,05–0,20 0,1–0,3 ab DCMW11T308-2 2 2,1 0,8 7° 0,05–0,25 0,1–0,5 ab Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Пластины из CBN с задними углами 60° r TCMW d α 60˚ l s Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α мм мм TCMW110204 1 2,4 0,4 7° 0,05–0,20 0,1–0,3 ab TCMW110208 1 2,2 0,8 7° 0,05–0,25 0,1–0,5 ab Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки Ra/Rz A 242 A 246 A 256 A 80 A 190 Пластины A 67
