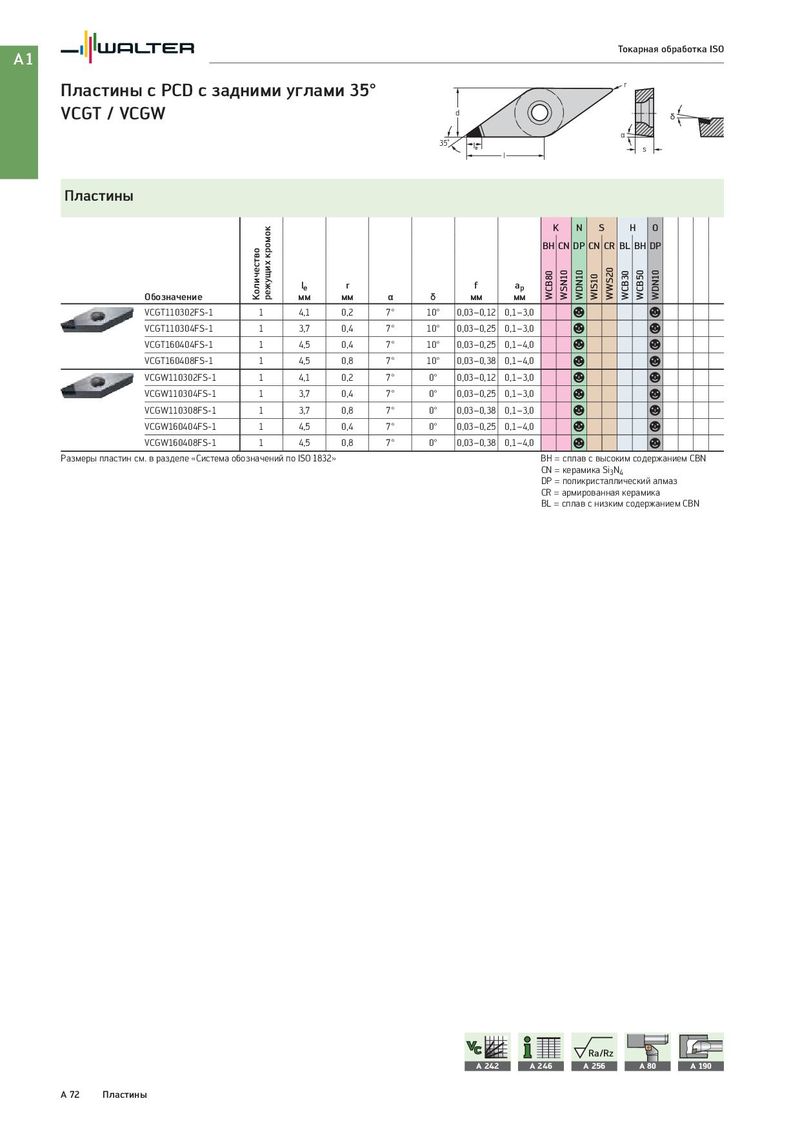

A1 Токарная обработка ISO Пластины с PCD с задними углами 35° r VCGT / VCGW d δ α 35˚ s l Пластины режущих кромок K N S H O Количество BH CN DP CN CR BL BH DP le r f ap WCB80 WSN10 WDN10 WIS10 WWS20 WCB30 WCB50 WDN10 Обозначение мм мм α į мм мм VCGT110302FS-1 1 4,1 0,2 7° 10° 0,03–0,12 0,1–3,0 a a VCGT110304FS-1 1 3,7 0,4 7° 10° 0,03–0,25 0,1–3,0 a a VCGT160404FS-1 1 4,5 0,4 7° 10° 0,03–0,25 0,1–4,0 a a VCGT160408FS-1 1 4,5 0,8 7° 10° 0,03–0,38 0,1–4,0 a a VCGW110302FS-1 1 4,1 0,2 7° 0° 0,03–0,12 0,1–3,0 a a VCGW110304FS-1 1 3,7 0,4 7° 0° 0,03–0,25 0,1–3,0 a a VCGW110308FS-1 1 3,7 0,8 7° 0° 0,03–0,38 0,1–3,0 a a VCGW160404FS-1 1 4,5 0,4 7° 0° 0,03–0,25 0,1–4,0 a a VCGW160408FS-1 1 4,5 0,8 7° 0° 0,03–0,38 0,1–4,0 a a Размеры пластин см. в разделе «Система обозначений по ISO 1832» BH = сплав с высоким содержанием CBN CN = керамика Si3N4 DP = поликристаллический алмаз CR = армированная керамика BL = сплав с низким содержанием CBN Ra/Rz A 242 A 246 A 256 A 80 A 190 A 72 Пластины
