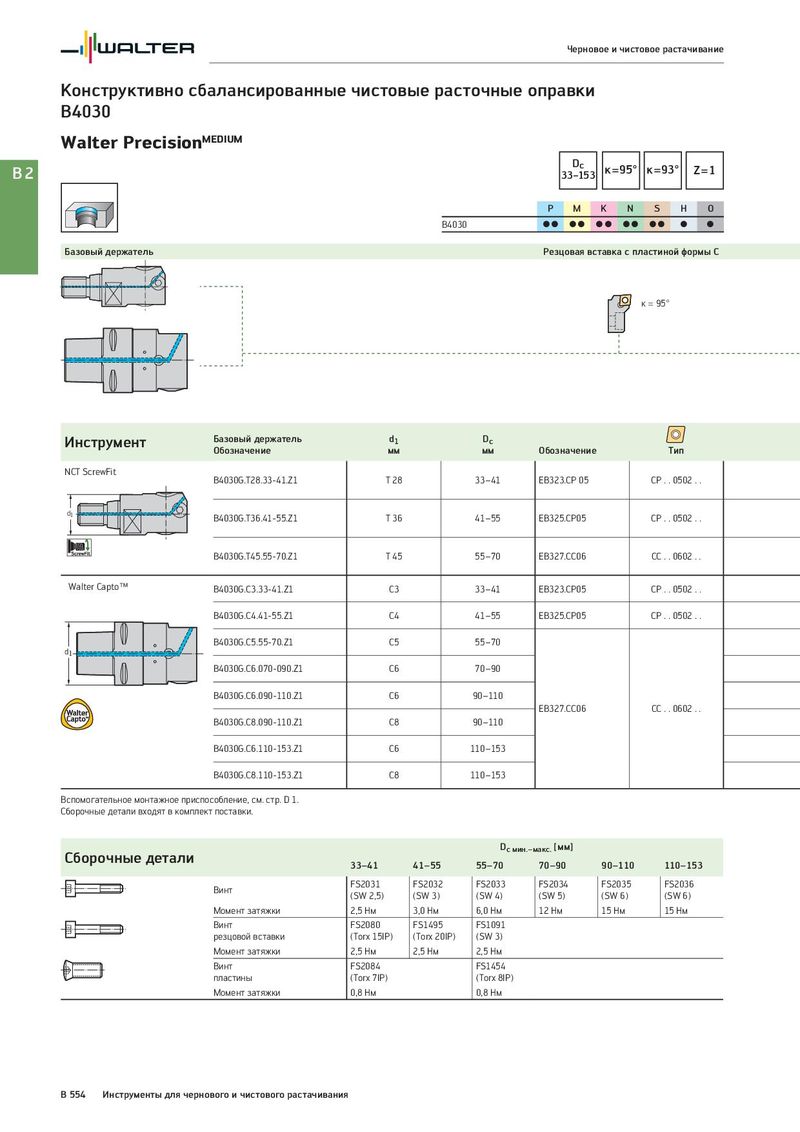

Общий каталог Walter 2017 - страница 1068

Черновое и чистовое растачивание Конструктивно сбалансированные чистовые расточные оправки B4030 Walter PrecisionMEDIUM B2 Dc к=95° к=93° Z=1 33−153 P M K N S H O B4030 CC CC CC CC CC C C Базовый держатель Резцовая вставка с пластиной формы C κ = 95° Инструмент Базовый держатель d1 Dc Обозначение мм мм Обозначение Тип NCT ScrewFit B4030G.T28.33-41.Z1 T 28 33–41 EB323.CP 05 CP . . 0502 . . d1 B4030G.T36.41-55.Z1 T 36 41–55 EB325.CP05 CP . . 0502 . . B4030G.T45.55-70.Z1 T 45 55–70 EB327.CC06 CC . . 0602 . . Walter Capto™ B4030G.C3.33-41.Z1 C3 33–41 EB323.CP05 CP . . 0502 . . B4030G.C4.41-55.Z1 C4 41–55 EB325.CP05 CP . . 0502 . . B4030G.C5.55-70.Z1 C5 55–70 d1 B4030G.C6.070-090.Z1 C6 70–90 B4030G.C6.090-110.Z1 C6 90–110 EB327.CC06 CC . . 0602 . . B4030G.C8.090-110.Z1 C8 90–110 B4030G.C6.110-153.Z1 C6 110–153 B4030G.C8.110-153.Z1 C8 110–153 Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Сборочные детали Dc мин.–макс. [мм] 33–41 41–55 55–70 70–90 90–110 110–153 Винт FS2031 FS2032 FS2033 FS2034 FS2035 FS2036 (SW 2,5) (SW 3) (SW 4) (SW 5) (SW 6) (SW 6) Момент затяжки 2,5 Нм 3,0 Нм 6,0 Нм 12 Нм 15 Нм 15 Нм Винт FS2080 FS1495 FS1091 резцовой вставки (Torx 15IP) (Torx 20IP) (SW 3) Момент затяжки 2,5 Нм 2,5 Нм 2,5 Нм Винт FS2084 FS1454 пластины (Torx 7IP) (Torx 8IP) Момент затяжки 0,8 Нм 0,8 Нм B 554 Инструменты для чернового и чистового растачивания
