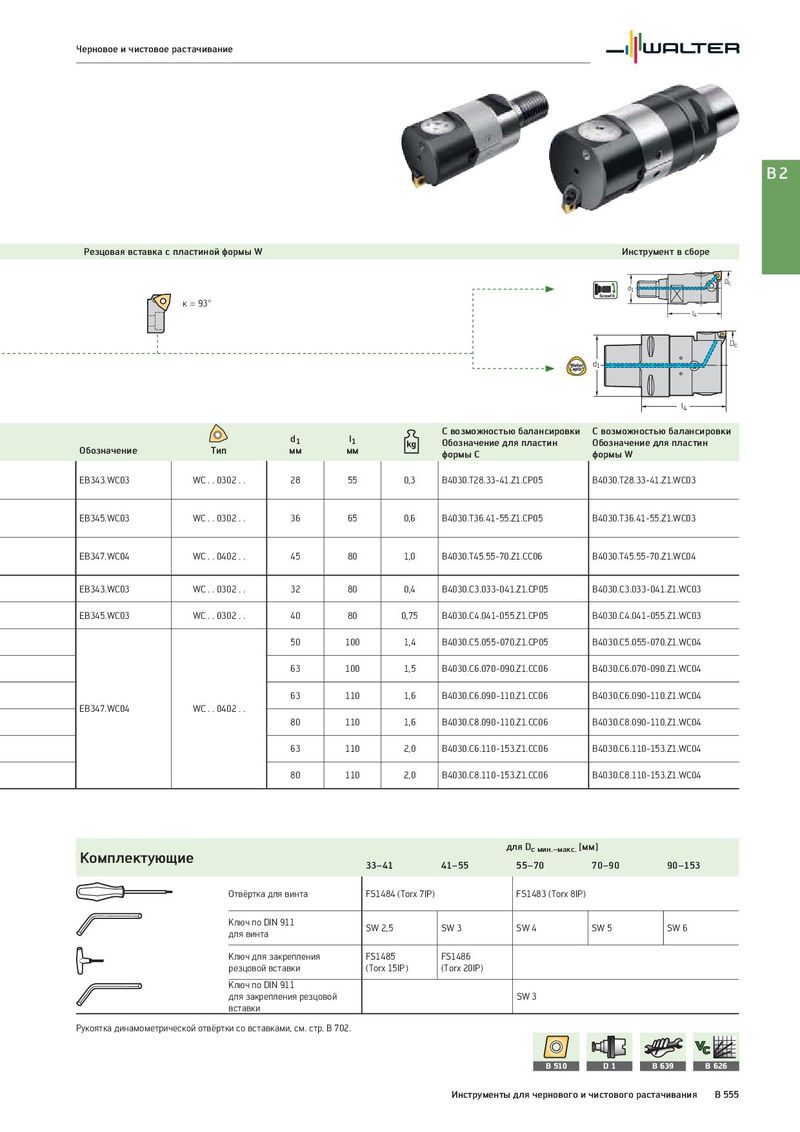

Общий каталог Walter 2017 - страница 1069

Черновое и чистовое растачивание B2 Резцовая вставка с пластиной формы W Инструмент в сборе d1 Dc κ = 93° l4 Dc d1 l4 d1 l1 С возможностью балансировки С возможностью балансировки Обозначение Тип мм мм Обозначение для пластин Обозначение для пластин формы C формы W EB343.WC03 WC . . 0302 . . 28 55 0,3 B4030.T28.33-41.Z1.CP05 B4030.T28.33-41.Z1.WC03 EB345.WC03 WC . . 0302 . . 36 65 0,6 B4030.T36.41-55.Z1.CP05 B4030.T36.41-55.Z1.WC03 EB347.WC04 WC . . 0402 . . 45 80 1,0 B4030.T45.55-70.Z1.CC06 B4030.T45.55-70.Z1.WC04 EB343.WC03 WC . . 0302 . . 32 80 0,4 B4030.C3.033-041.Z1.CP05 B4030.C3.033-041.Z1.WC03 EB345.WC03 WC . . 0302 . . 40 80 0,75 B4030.C4.041-055.Z1.CP05 B4030.C4.041-055.Z1.WC03 50 100 1,4 B4030.C5.055-070.Z1.CP05 B4030.C5.055-070.Z1.WC04 63 100 1,5 B4030.C6.070-090.Z1.CC06 B4030.C6.070-090.Z1.WC04 63 110 1,6 B4030.C6.090-110.Z1.CC06 B4030.C6.090-110.Z1.WC04 EB347.WC04 WC . . 0402 . . 80 110 1,6 B4030.C8.090-110.Z1.CC06 B4030.C8.090-110.Z1.WC04 63 110 2,0 B4030.C6.110-153.Z1.CC06 B4030.C6.110-153.Z1.WC04 80 110 2,0 B4030.C8.110-153.Z1.CC06 B4030.C8.110-153.Z1.WC04 Комплектующие для Dc мин.–макс. [мм] 33–41 41–55 55–70 70–90 90–153 Отвёртка для винта FS1484 (Torx 7IP) FS1483 (Torx 8IP) Ключ по DIN 911 SW 2,5 SW 3 SW 4 SW 5 SW 6 для винта Ключ для закрепления FS1485 FS1486 резцовой вставки (Torx 15IP) (Torx 20IP) Ключ по DIN 911 для закрепления резцовой SW 3 вставки Рукоятка динамометрической отвёртки со вставками, см. стр. B 702. B 510 D1 B 639 B 626 Инструменты для чернового и чистового растачивания B 555
