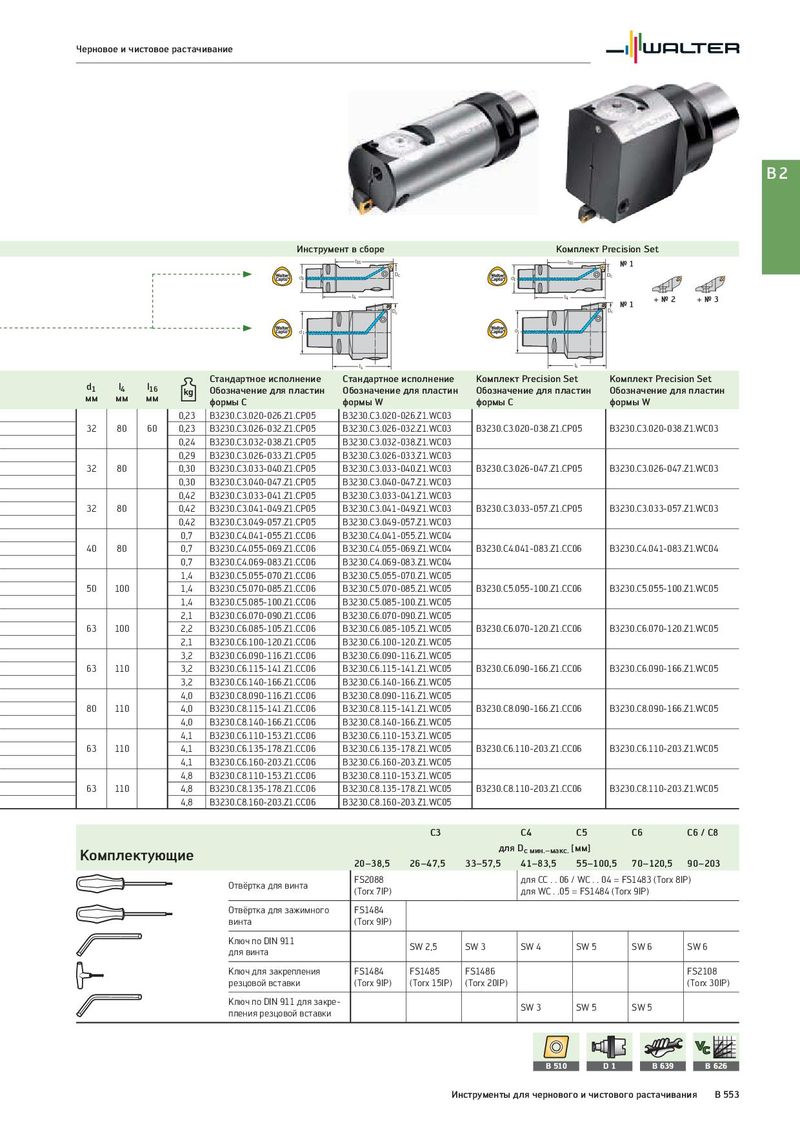

Общий каталог Walter 2017 - страница 1067

Черновое и чистовое растачивание B2 Инструмент в сборе Комплект Precision Set l16 l16 №1 d1 Dc d1 Dc l4 l4 +№2 +№3 №1 Dc Dc d1 d1 l4 l4 d1 l4 l16 Стандартное исполнение Стандартное исполнение Комплект Precision Set Комплект Precision Set мм мм мм Обозначение для пластин Обозначение для пластин Обозначение для пластин Обозначение для пластин формы C формы W формы C формы W 0,23 B3230.C3.020-026.Z1.CP05 B3230.C3.020-026.Z1.WC03 32 80 60 0,23 B3230.C3.026-032.Z1.CP05 B3230.C3.026-032.Z1.WC03 B3230.C3.020-038.Z1.CP05 B3230.C3.020-038.Z1.WC03 0,24 B3230.C3.032-038.Z1.CP05 B3230.C3.032-038.Z1.WC03 0,29 B3230.C3.026-033.Z1.CP05 B3230.C3.026-033.Z1.WC03 32 80 0,30 B3230.C3.033-040.Z1.CP05 B3230.C3.033-040.Z1.WC03 B3230.C3.026-047.Z1.CP05 B3230.C3.026-047.Z1.WC03 0,30 B3230.C3.040-047.Z1.CP05 B3230.C3.040-047.Z1.WC03 0,42 B3230.C3.033-041.Z1.CP05 B3230.C3.033-041.Z1.WC03 32 80 0,42 B3230.C3.041-049.Z1.CP05 B3230.C3.041-049.Z1.WC03 B3230.C3.033-057.Z1.CP05 B3230.C3.033-057.Z1.WC03 0,42 B3230.C3.049-057.Z1.CP05 B3230.C3.049-057.Z1.WC03 0,7 B3230.C4.041-055.Z1.CC06 B3230.C4.041-055.Z1.WC04 40 80 0,7 B3230.C4.055-069.Z1.CC06 B3230.C4.055-069.Z1.WC04 B3230.C4.041-083.Z1.CC06 B3230.C4.041-083.Z1.WC04 0,7 B3230.C4.069-083.Z1.CC06 B3230.C4.069-083.Z1.WC04 1,4 B3230.C5.055-070.Z1.CC06 B3230.C5.055-070.Z1.WC05 50 100 1,4 B3230.C5.070-085.Z1.CC06 B3230.C5.070-085.Z1.WC05 B3230.C5.055-100.Z1.CC06 B3230.C5.055-100.Z1.WC05 1,4 B3230.C5.085-100.Z1.CC06 B3230.C5.085-100.Z1.WC05 2,1 B3230.C6.070-090.Z1.CC06 B3230.C6.070-090.Z1.WC05 63 100 2,2 B3230.C6.085-105.Z1.CC06 B3230.C6.085-105.Z1.WC05 B3230.C6.070-120.Z1.CC06 B3230.C6.070-120.Z1.WC05 2,1 B3230.C6.100-120.Z1.CC06 B3230.C6.100-120.Z1.WC05 3,2 B3230.C6.090-116.Z1.CC06 B3230.C6.090-116.Z1.WC05 63 110 3,2 B3230.C6.115-141.Z1.CC06 B3230.C6.115-141.Z1.WC05 B3230.C6.090-166.Z1.CC06 B3230.C6.090-166.Z1.WC05 3,2 B3230.C6.140-166.Z1.CC06 B3230.C6.140-166.Z1.WC05 4,0 B3230.C8.090-116.Z1.CC06 B3230.C8.090-116.Z1.WC05 80 110 4,0 B3230.C8.115-141.Z1.CC06 B3230.C8.115-141.Z1.WC05 B3230.C8.090-166.Z1.CC06 B3230.C8.090-166.Z1.WC05 4,0 B3230.C8.140-166.Z1.CC06 B3230.C8.140-166.Z1.WC05 4,1 B3230.C6.110-153.Z1.CC06 B3230.C6.110-153.Z1.WC05 63 110 4,1 B3230.C6.135-178.Z1.CC06 B3230.C6.135-178.Z1.WC05 B3230.C6.110-203.Z1.CC06 B3230.C6.110-203.Z1.WC05 4,1 B3230.C6.160-203.Z1.CC06 B3230.C6.160-203.Z1.WC05 4,8 B3230.C8.110-153.Z1.CC06 B3230.C8.110-153.Z1.WC05 63 110 4,8 B3230.C8.135-178.Z1.CC06 B3230.C8.135-178.Z1.WC05 B3230.C8.110-203.Z1.CC06 B3230.C8.110-203.Z1.WC05 4,8 B3230.C8.160-203.Z1.CC06 B3230.C8.160-203.Z1.WC05 C3 C4 C5 C6 C6 / C8 Комплектующие для Dc мин.–макс. [мм] 20–38,5 26–47,5 33–57,5 41–83,5 55–100,5 70–120,5 90–203 Отвёртка для винта FS2088 для CC . . 06 / WC . . 04 = FS1483 (Torx 8IP) (Torx 7IP) для WC . .05 = FS1484 (Torx 9IP) Отвёртка для зажимного FS1484 винта (Torx 9IP) Ключ по DIN 911 SW 2,5 SW 3 SW 4 SW 5 SW 6 SW 6 для винта Ключ для закрепления FS1484 FS1485 FS1486 FS2108 резцовой вставки (Torx 9IP) (Torx 15IP) (Torx 20IP) (Torx 30IP) Ключ по DIN 911 для закре- SW 3 SW 5 SW 5 пления резцовой вставки B 510 D1 B 639 B 626 Инструменты для чернового и чистового растачивания B 553
