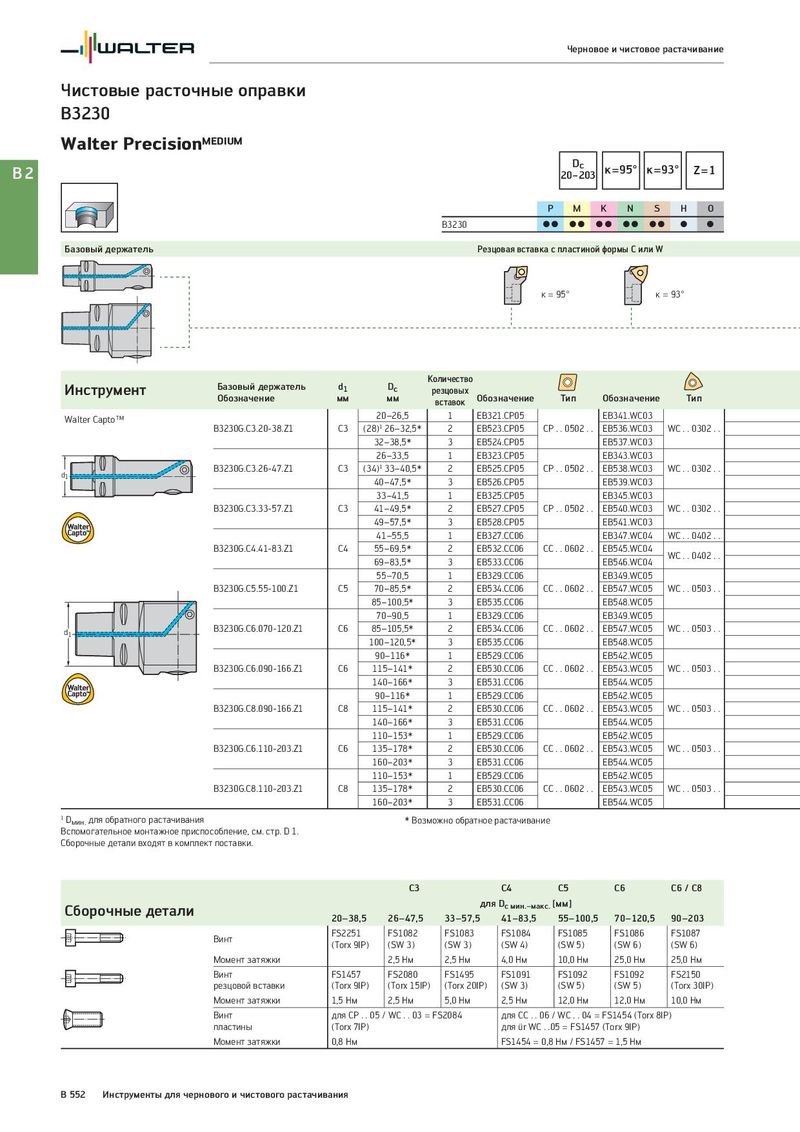

Общий каталог Walter 2017 - страница 1066

Черновое и чистовое растачивание Чистовые расточные оправки B3230 Walter PrecisionMEDIUM B2 Dc к=95° к=93° Z=1 20−203 P M K N S H O B3230 CC CC CC CC CC C C Базовый держатель Резцовая вставка с пластиной формы C или W κ = 95° κ = 93° Базовый держатель d1 Dc Количество Инструмент Обозначение мм мм резцовых Обозначение Тип Обозначение Тип вставок Walter Capto™ 20–26,5 1 EB321.CP05 EB341.WC03 B3230G.C3.20-38.Z1 C3 (28)1 26–32,5* 2 EB523.CP05 CP . . 0502 . . EB536.WC03 WC . . 0302 . . 32–38,5* 3 EB524.CP05 EB537.WC03 26–33,5 1 EB323.CP05 EB343.WC03 d1 B3230G.C3.26-47.Z1 C3 (34)1 33–40,5* 2 EB525.CP05 CP . . 0502 . . EB538.WC03 WC . . 0302 . . 40–47,5* 3 EB526.CP05 EB539.WC03 33–41,5 1 EB325.CP05 EB345.WC03 B3230G.C3.33-57.Z1 C3 41–49,5* 2 EB527.CP05 CP . . 0502 . . EB540.WC03 WC . . 0302 . . 49–57,5* 3 EB528.CP05 EB541.WC03 41–55,5 1 EB327.CC06 EB347.WC04 WC . . 0402 . . B3230G.C4.41-83.Z1 C4 55–69,5* 2 EB532.CC06 CC . . 0602 . . EB545.WC04 WC . . 0402 . . 69–83,5* 3 EB533.CC06 EB546.WC04 55–70,5 1 EB329.CC06 EB349.WC05 B3230G.C5.55-100.Z1 C5 70–85,5* 2 EB534.CC06 CC . . 0602 . . EB547.WC05 WC . . 0503 . . 85–100,5* 3 EB535.CC06 EB548.WC05 70–90,5 1 EB329.CC06 EB349.WC05 d1 B3230G.C6.070-120.Z1 C6 85–105,5* 2 EB534.CC06 CC . . 0602 . . EB547.WC05 WC . . 0503 . . 100–120,5* 3 EB535.CC06 EB548.WC05 90–116* 1 EB529.CC06 EB542.WC05 B3230G.C6.090-166.Z1 C6 115–141* 2 EB530.CC06 CC . . 0602 . . EB543.WC05 WC . . 0503 . . 140–166* 3 EB531.CC06 EB544.WC05 90–116* 1 EB529.CC06 EB542.WC05 B3230G.C8.090-166.Z1 C8 115–141* 2 EB530.CC06 CC . . 0602 . . EB543.WC05 WC . . 0503 . . 140–166* 3 EB531.CC06 EB544.WC05 110–153* 1 EB529.CC06 EB542.WC05 B3230G.C6.110-203.Z1 C6 135–178* 2 EB530.CC06 CC . . 0602 . . EB543.WC05 WC . . 0503 . . 160–203* 3 EB531.CC06 EB544.WC05 110–153* 1 EB529.CC06 EB542.WC05 B3230G.C8.110-203.Z1 C8 135–178* 2 EB530.CC06 CC . . 0602 . . EB543.WC05 WC . . 0503 . . 160–203* 3 EB531.CC06 EB544.WC05 1 Dмин. для обратного растачивания * Возможно обратное растачивание Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. C3 C4 C5 C6 C6 / C8 Сборочные детали для Dc мин.–макс. [мм] 20–38,5 26–47,5 33–57,5 41–83,5 55–100,5 70–120,5 90–203 Винт FS2251 FS1082 FS1083 FS1084 FS1085 FS1086 FS1087 (Torx 9IP) (SW 3) (SW 3) (SW 4) (SW 5) (SW 6) (SW 6) Момент затяжки 2,5 Нм 2,5 Нм 4,0 Нм 10,0 Нм 25,0 Нм 25,0 Нм Винт FS1457 FS2080 FS1495 FS1091 FS1092 FS1092 FS2150 резцовой вставки (Torx 9IP) (Torx 15IP) (Torx 20IP) (SW 3) (SW 5) (SW 5) (Torx 30IP) Момент затяжки 1,5 Нм 2,5 Нм 5,0 Нм 2,5 Нм 12,0 Нм 12,0 Нм 10,0 Нм Винт для CP . . 05 / WC . . 03 = FS2084 для CC . . 06 / WC . . 04 = FS1454 (Torx 8IP) пластины (Torx 7IP) для ür WC . .05 = FS1457 (Torx 9IP) Момент затяжки 0,8 Нм FS1454 = 0,8 Нм / FS1457 = 1,5 Нм B 552 Инструменты для чернового и чистового растачивания
