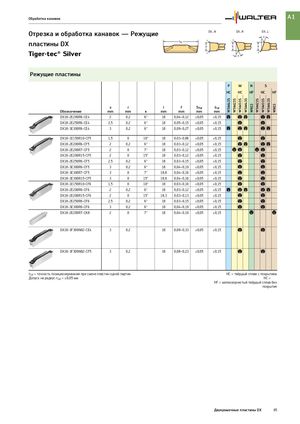

WSM43S WSM23S WSM33S WSM43S WN13 WSM23S WSM33S WSM43S WN13 Обработка канавок A 1 Отрезка и обработка канавок — Режущие DX...N DX...R DX...L κ пластины DX​ lTol. r r rSSS Tiger·tec® Silver r r rκ Режущие пластины P M N S HC HC HF HC HF s r l f STol lTol Обозначение mm mm κ mm mm mm mm DX18-2E200R6-CE4 2 0,2 6° 18 0,04–0,12 ±0,05 ±0,15 c bc bc DX18-2E250R6-CE4 2,5 0,2 6° 18 0,05–0,15 ±0,05 ±0,15 b b DX18-3E300R6-CE4 3 0,2 6° 18 0,09–0,27 ±0,05 ±0,15 c bc bc DX18-1E150R10-CF5 1,5 0 10° 18 0,03–0,06 ±0,05 ±0,15 b b DX18-2E200R6-CF5 2 0,2 6° 18 0,03–0,12 ±0,05 ±0,15 bc bc DX18-2E200R7-CF5 2 0 7° 18 0,03–0,12 ±0,05 ±0,15 ab ab DX18-2E200R15-CF5 2 0 15° 18 0,03–0,12 ±0,05 ±0,15 b b DX18-2E250R6-CF5 2,5 0,2 6° 18 0,03–0,15 ±0,05 ±0,15 b b DX18-3E300R6-CF5 3 0,2 6° 18 0,04–0,19 ±0,05 ±0,15 b b DX18-3E300R7-CF5 3 0 7° 18,8 0,04–0,16 ±0,05 ±0,15 b b DX18-3E300R15-CF5 3 0 15° 18,8 0,04–0,16 ±0,05 ±0,15 b b DX18-1E150R10-CF6 1,5 0 10° 18 0,03–0,10 ±0,05 ±0,15 b b DX18-2E200R6-CF6 2 0,2 6° 18 0,03–0,12 ±0,05 ±0,15 c bc bc DX18-2E200R15-CF6 2 0 15° 18,3 0,03–0,13 ±0,05 ±0,15 b b DX18-2E250R6-CF6 2,5 0,2 6° 18 0,03–0,15 ±0,05 ±0,15 b b DX18-3E300R6-CF6 3 0,2 6° 18 0,04–0,19 ±0,05 ±0,15 b b DX18-2E200R7-CK8 2 0 7° 18 0,04–0,10 ±0,05 ±0,15 a a DX18-3F300N02-CE4 3 0,2 18 0,09–0,33 ±0,05 ±0,15 b b DX18-3F300N02-CF5 3 0,2 18 0,08–0,23 ±0,05 ±0,15 b b lTol = точность позиционирования при смене пластин одной партии HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм HC = 涂层硬质合金 HF = мелкозернистый твёрдый сплав без покрытия   Двукромочные пластины DX 85
