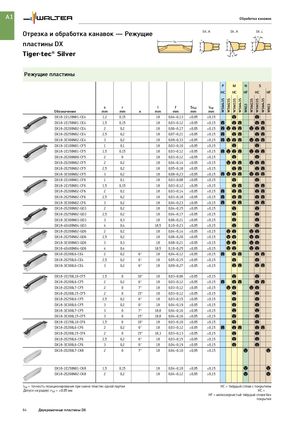

WSM43S WSM23S WSM33S WSM43S WN13 WSM23S WSM33S WSM43S WN13 A 1 Обработка канавок Отрезка и обработка канавок — Режущие DX...N DX...R DX...L κ пластины DX​ lTol. r r rSSS Tiger·tec® Silver r r rκ Режущие пластины P M N S HC HC HF HC HF s r l f STol lTol Обозначение mm mm κ mm mm mm mm DX18-1E120N01-CE4 1,2 0,15 18 0,04–0,13 ±0,05 ±0,15 b b DX18-1E150N01-CE4 1,5 0,15 18 0,03–0,12 ±0,05 ±0,15 c bc bc DX18-2E200N02-CE4 2 0,2 18 0,06–0,17 ±0,05 ±0,15 cabc abc DX18-2E250N02-CE4 2,5 0,2 18 0,07–0,21 ±0,05 ±0,15 c bc bc DX18-3E300N02-CE4 3 0,2 18 0,09–0,33 ±0,05 ±0,15 cabc abc DX18-1E100N01-CF5 1 0,1 18 0,03–0,10 ±0,05 ±0,15 b b DX18-1E150N01-CF5 1,5 0,15 18 0,03–0,12 ±0,05 ±0,15 cabc abc DX18-2E200N00-CF5 2 0 18 0,03–0,12 ±0,05 ±0,15 b b DX18-2E200N02-CF5 2 0,2 18 0,04–0,14 ±0,05 ±0,15 abc abc DX18-2E250N02-CF5 2,5 0,2 18 0,05–0,18 ±0,05 ±0,15 bc bc DX18-3E300N02-CF5 3 0,2 18 0,08–0,23 ±0,05 ±0,15 cabc abc DX18-1E100N01-CF6 1 0,1 18 0,03–0,08 ±0,05 ±0,15 b b DX18-1E150N01-CF6 1,5 0,15 18 0,03–0,12 ±0,05 ±0,15 bc bc DX18-2E200N02-CF6 2 0,2 18 0,03–0,14 ±0,05 ±0,15 c bc bc DX18-2E250N02-CF6 2,5 0,2 18 0,03–0,18 ±0,05 ±0,15 c bc bc DX18-3E300N02-CF6 3 0,2 18 0,04–0,23 ±0,05 ±0,15 c bc bc DX18-2E200N02-GD3 2 0,2 18 0,04–0,15 ±0,05 ±0,15 b b DX18-2E250N02-GD3 2,5 0,2 18 0,04–0,17 ±0,05 ±0,15 b b DX18-3E300N03-GD3 3 0,3 18 0,06–0,21 ±0,05 ±0,15 b b DX18-4E400N04-GD3 4 0,4 18,5 0,10–0,23 ±0,05 ±0,15 b b DX18-2E200N02-GD6 2 0,2 18 0,04–0,14 ±0,05 ±0,15 ab ab DX18-2E250N02-GD6 2,5 0,2 18 0,06–0,20 ±0,05 ±0,15 ab ab DX18-3E300N03-GD6 3 0,3 18 0,08–0,21 ±0,05 ±0,15 ab ab DX18-4E400N04-GD6 4 0,4 18,5 0,10–0,25 ±0,05 ±0,15 ab ab DX18-2E200L6-CE4 2 0,2 6° 18 0,04–0,12 ±0,05 ±0,15 c bc bc DX18-2E250L6-CE4 2,5 0,2 6° 18 0,05–0,15 ±0,05 ±0,15 b b DX18-3E300L6-CE4 3 0,2 6° 18 0,09–0,27 ±0,05 ±0,15 bc bc DX18-1E150L10-CF5 1,5 0 10° 18 0,03–0,06 ±0,05 ±0,15 b b DX18-2E200L6-CF5 2 0,2 6° 18 0,03–0,12 ±0,05 ±0,15 c bc bc DX18-2E200L7-CF5 2 0 7° 18 0,03–0,12 ±0,05 ±0,15 ab ab DX18-2E200L15-CF5 2 0 15° 18 0,03–0,12 ±0,05 ±0,15 b b DX18-2E250L6-CF5 2,5 0,2 6° 18 0,03–0,15 ±0,05 ±0,15 b b DX18-3E300L6-CF5 3 0,2 6° 18 0,04–0,19 ±0,05 ±0,15 b b DX18-3E300L7-CF5 3 0 7° 18,8 0,04–0,16 ±0,05 ±0,15 b b DX18-3E300L15-CF5 3 0 15° 18,8 0,04–0,16 ±0,05 ±0,15 b b DX18-1E150L10-CF6 1,5 0 10° 18 0,03–0,10 ±0,05 ±0,15 b b DX18-2E200L6-CF6 2 0,2 6° 18 0,03–0,12 ±0,05 ±0,15 c bc bc DX18-2E200L15-CF6 2 0 15° 18,3 0,03–0,13 ±0,05 ±0,15 b b DX18-2E250L6-CF6 2,5 0,2 6° 18 0,03–0,15 ±0,05 ±0,15 b b DX18-3E300L6-CF6 3 0,2 6° 18 0,04–0,19 ±0,05 ±0,15 b b DX18-2E200L7-CK8 2 0 7° 18 0,04–0,10 ±0,05 ±0,15 a a DX18-1E150N01-CK8 1,5 0,15 18 0,04–0,10 ±0,05 ±0,15 a a DX18-2E200N02-CK8 2 0,2 18 0,04–0,12 ±0,05 ±0,15 a a lTol = точность позиционирования при смене пластин одной партии HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм HC = 涂层硬质合金 HF = мелкозернистый твёрдый сплав без покрытия 84 Двукромочные пластины DX
