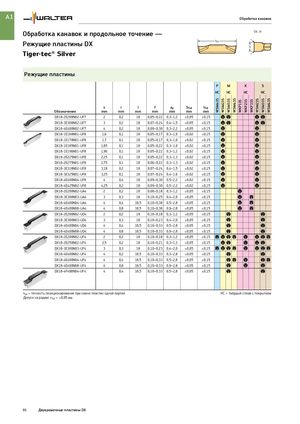

WSM43S WSM23S WSM33S WSM43S WKP13S WKP23S WKP33S WSM23S WSM33S WSM43S A 1 Обработка канавок Обработка канавок и продольное точение — DX...N Режущие пластины DX​ lTol. r S Tiger·tec® Silver r Режущие пластины P M K S HC HC HC HC s r l f ap STol lTol Обозначение mm mm mm mm mm mm mm DX18-2E200N02-UF7 2 0,2 18 0,05–0,22 0,3–1,2 ±0,05 ±0,15 ab ab DX18-3E300N02-UF7 3 0,2 18 0,07–0,24 0,4–1,5 ±0,05 ±0,15 ab ab DX18-4E400N02-UF7 4 0,2 18 0,09–0,30 0,3–2,2 ±0,05 ±0,15 a a DX18-1E160N01-UF8 1,6 0,1 18 0,05–0,17 0,3–1,0 ±0,02 ±0,15 a a DX18-1E170N01-UF8 1,7 0,1 18 0,05–0,17 0,3–1,0 ±0,02 ±0,15 a a DX18-1E185N01-UF8 1,85 0,1 18 0,05–0,22 0,3–1,0 ±0,02 ±0,15 a a DX18-1E196N01-UF8 1,96 0,1 18 0,05–0,22 0,3–1,2 ±0,02 ±0,15 a a DX18-2E225N01-UF8 2,25 0,1 18 0,05–0,22 0,3–1,3 ±0,02 ±0,15 a a DX18-2E275N01-UF8 2,75 0,1 18 0,06–0,22 0,3–1,3 ±0,02 ±0,15 a a DX18-3E318N02-UF8 3,18 0,2 18 0,07–0,24 0,4–1,5 ±0,02 ±0,15 a a DX18-3E325N01-UF8 3,25 0,1 18 0,07–0,24 0,4–1,6 ±0,02 ±0,15 a a DX18-4E400N04-UF8 4 0,4 18 0,09–0,30 0,5–2,2 ±0,02 ±0,15 a a DX18-4E425N02-UF8 4,25 0,2 18 0,09–0,30 0,5–2,2 ±0,02 ±0,15 a a DX18-2E200N02-UA4 2 0,2 18 0,08–0,18 0,3–1,2 ±0,05 ±0,15 a DX18-3E300N03-UA4 3 0,3 18 0,10–0,25 0,4–2,0 ±0,05 ±0,15 a c DX18-4E400N04-UA4 4 0,4 18,5 0,10–0,38 0,5–2,8 ±0,05 ±0,15 a c DX18-4E400N08-UA4 4 0,8 18,5 0,10–0,38 0,9–2,8 ±0,05 ±0,15 a c DX18-2E200N02-UD4 2 0,2 18 0,10–0,18 0,3–1,2 ±0,05 ±0,15 b b DX18-3E300N03-UD4 3 0,3 18 0,10–0,23 0,4–2,0 ±0,05 ±0,15 b b DX18-4E400N04-UD4 4 0,4 18,5 0,10–0,33 0,5–2,8 ±0,05 ±0,15 b b DX18-4E400N08-UD4 4 0,8 18,5 0,10–0,33 0,9–2,8 ±0,05 ±0,15 b b DX18-2E200N02-UF4 2 0,2 18 0,10–0,18 0,3–1,2 ±0,05 ±0,15 cabc a abc DX18-2E250N02-UF4 2,5 0,2 18 0,10–0,21 0,3–1,3 ±0,05 ±0,15 ab a ab DX18-3E300N03-UF4 3 0,3 18 0,10–0,23 0,4–2,0 ±0,05 ±0,15 cabc a abc DX18-4E400N02-UF4 4 0,2 18,5 0,10–0,33 0,3–2,8 ±0,05 ±0,15 b b DX18-4E400N04-UF4 4 0,4 18,5 0,10–0,33 0,5–2,8 ±0,05 ±0,15 bc a bc DX18-4E400N08-UF4 4 0,8 18,5 0,10–0,33 0,9–2,8 ±0,05 ±0,15 b a b DX18-4F400N04-UF4 4 0,4 18,5 0,10–0,33 0,5–2,8 ±0,05 ±0,15 b b lTol = точность позиционирования при смене пластин одной партии HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм   86 Двукромочные пластины DX
