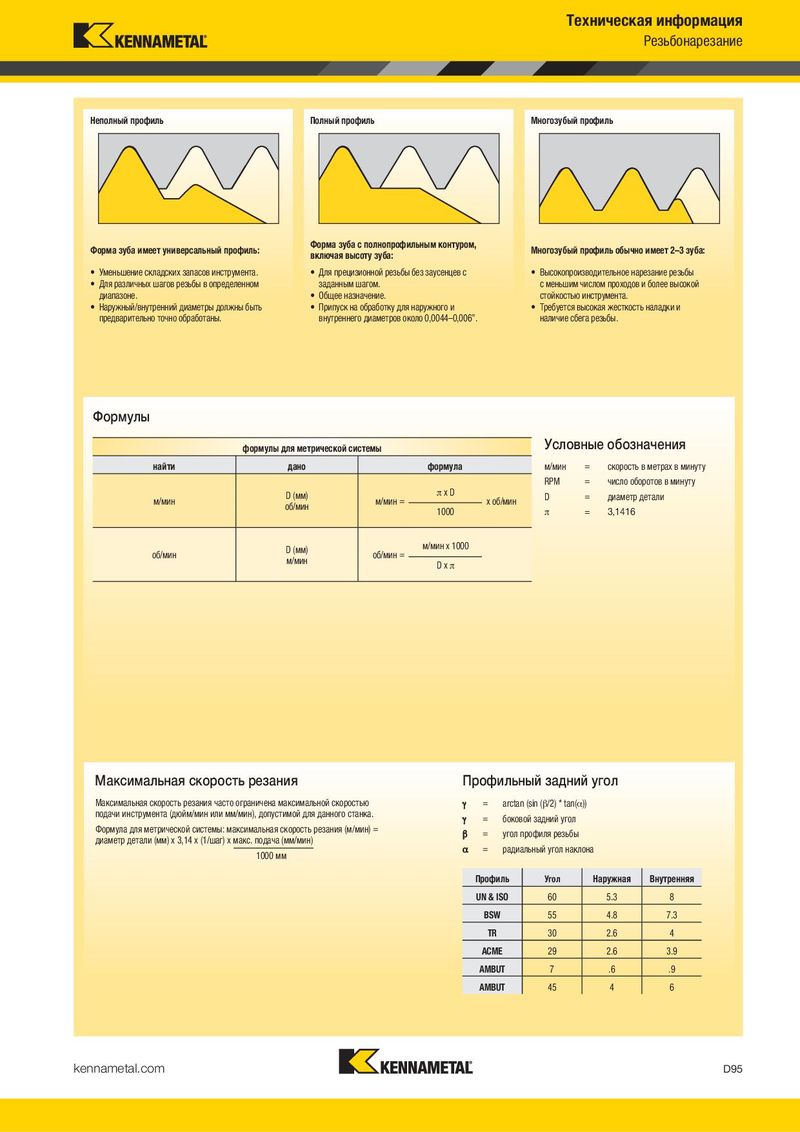

Техническая информация Резьбонарезание Неполный профиль Полный профиль Многозубый профиль Форма зуба имеет универсальный профиль: Форма зуба с полнопрофильным контуром, Многозубый профиль обычно имеет 2–3 зуба: включая высоту зуба: • Уменьшение складских запасов инструмента. • Для прецизионной резьбы без заусенцев с • Высокопроизводительное нарезание резьбы • Для различных шагов резьбы в определенном заданным шагом. с меньшим числом проходов и более высокой диапазоне. • Общее назначение. стойкостью инструмента. • Наружный/внутренний диаметры должны быть • Припуск на обработку для наружного и • Требуется высокая жесткость наладки и предварительно точно обработаны. внутреннего диаметров около 0,0044–0,006”. наличие сбега резьбы. Формулы формулы для метрической системы Условные обозначения найти дано формула м/мин = скорость в метрах в минуту RPM = число оборотов в минуту м/мин D (мм) м/мин = /xD x об/мин D = диаметр детали об/мин 1000 / = 3,1416 об/мин D (мм) об/мин = м/мин x 1000 м/мин Dx/ Максимальная скорость резания Профильный задний угол Максимальная скорость резания часто ограничена максимальной скоростью a = arctan (sin (`/2) * tan(_)) подачи инструмента (дюйм/мин или мм/мин), допустимой для данного станка. a = боковой задний угол Формула для метрической системы: максимальная скорость резания (м/мин) = ` = угол профиля резьбы диаметр детали (мм) x 3,14 x (1/шаг) x макс. подача (мм/мин) _ = радиальный угол наклона 1000 мм Профиль Угол Наружная Внутренняя UN & ISO 60 5.3 8 BSW 55 4.8 7.3 TR 30 2.6 4 ACME 29 2.6 3.9 AMBUT 7 .6 .9 AMBUT 45 4 6 kennametal.com D95
