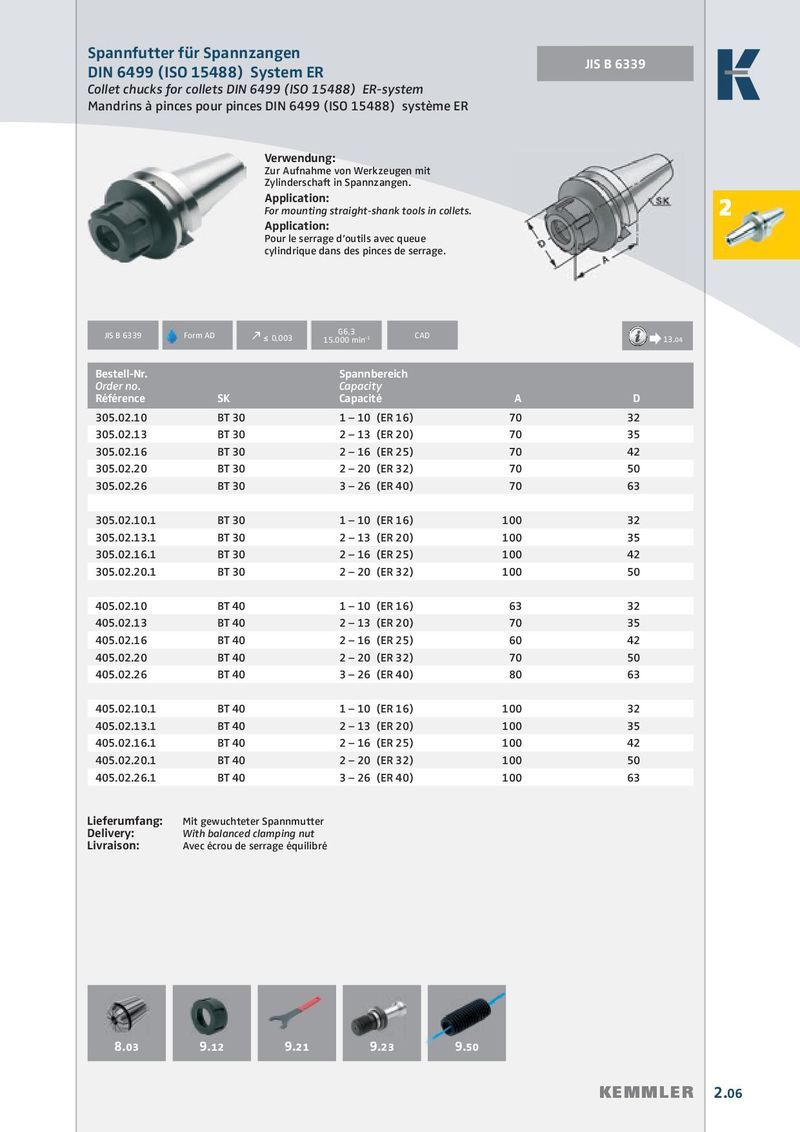

Spannfutter für Spannzangen JIS B 6339 DIN 69871 DIN 6499 (ISO 15488) System ER Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. 2 Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. G6,3 JIS B 6339 Form AD Form AD k ≤ 0,003 15.000 min -1 CAD Æ Æ Æ Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D 305.02.10 BT 30 1 – 10 (ER 16) 70 32 305.02.13 BT 30 2 – 13 (ER 20) 70 35 305.02.16 BT 30 2 – 16 (ER 25) 70 42 305.02.20 BT 30 2 – 20 (ER 32) 70 50 305.02.26 BT 30 3 – 26 (ER 40) 70 63 305.02.10.1 BT 30 1 – 10 (ER 16) 100 32 305.02.13.1 BT 30 2 – 13 (ER 20) 100 35 305.02.16.1 BT 30 2 – 16 (ER 25) 100 42 305.02.20.1 BT 30 2 – 20 (ER 32) 100 50 405.02.10 BT 40 1 – 10 (ER 16) 63 32 405.02.13 BT 40 2 – 13 (ER 20) 70 35 405.02.16 BT 40 2 – 16 (ER 25) 60 42 405.02.20 BT 40 2 – 20 (ER 32) 70 50 405.02.26 BT 40 3 – 26 (ER 40) 80 63 405.02.10.1 BT 40 1 – 10 (ER 16) 100 32 405.02.13.1 BT 40 2 – 13 (ER 20) 100 35 405.02.16.1 BT 40 2 – 16 (ER 25) 100 42 405.02.20.1 BT 40 2 – 20 (ER 32) 100 50 405.02.26.1 BT 40 3 – 26 (ER 40) 100 63 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 8.03 9.12 9.21 9.23 9.50 KEMMLER 2.06
