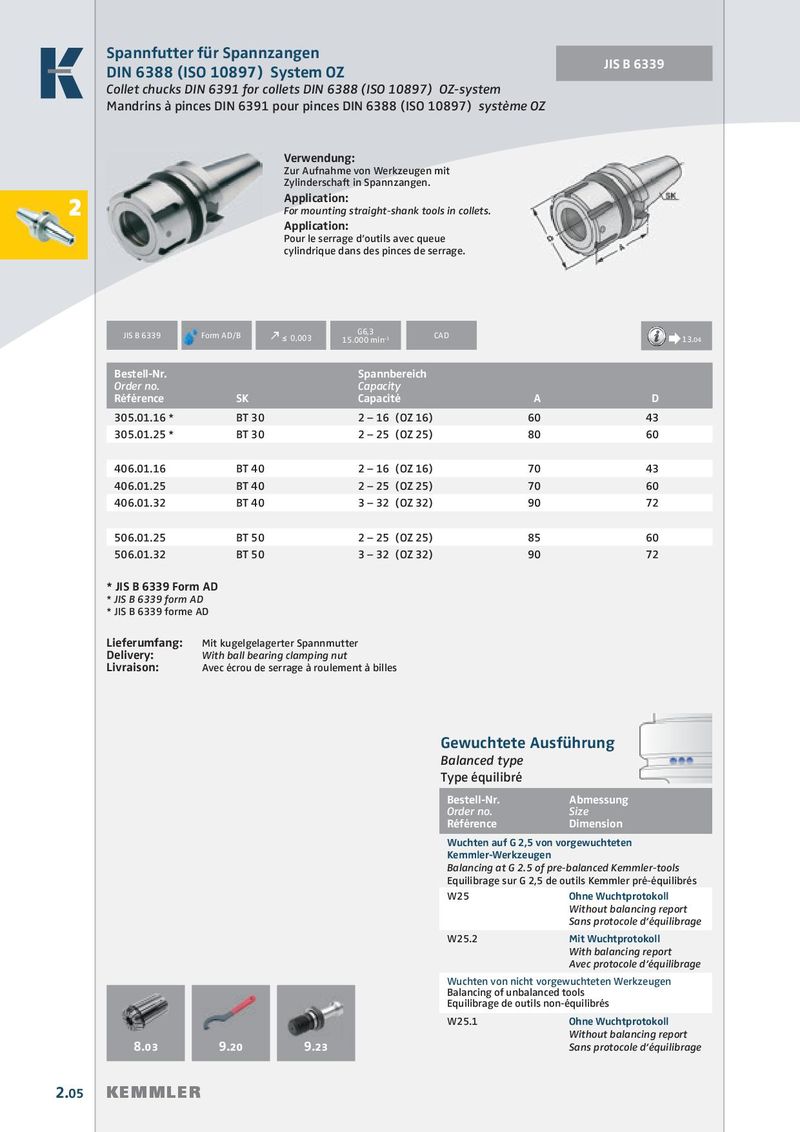

Spannfutter für Spannzangen JIS B 6339 DIN 69871 DIN 6388 (ISO 10897) System OZ Collet chucks DIN 6391 for collets DIN 6388 (ISO 10897) OZ-system Mandrins à pinces DIN 6391 pour pinces DIN 6388 (ISO 10897) système OZ Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: 2 For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. G6,3 JIS B 6339 Form AD/B Form AD/B k ≤ 0,003 15.000 min -1 CAD Æ Æ Æ Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D 305.01.16 * BT 30 2 – 16 (OZ 16) 60 43 305.01.25 * BT 30 2 – 25 (OZ 25) 80 60 406.01.16 BT 40 2 – 16 (OZ 16) 70 43 406.01.25 BT 40 2 – 25 (OZ 25) 70 60 406.01.32 BT 40 3 – 32 (OZ 32) 90 72 506.01.25 BT 50 2 – 25 (OZ 25) 85 60 506.01.32 BT 50 3 – 32 (OZ 32) 90 72 * JIS B 6339 Form AD * JIS B 6339 form AD * JIS B 6339 forme AD Lieferumfang: Mit kugelgelagerter Spannmutter Delivery: With ball bearing clamping nut Livraison: Avec écrou de serrage à roulement à billes Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 de outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage de outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 8.03 9.20 9.23 Sans protocole d‘équilibrage 2.05 KEMMLER
