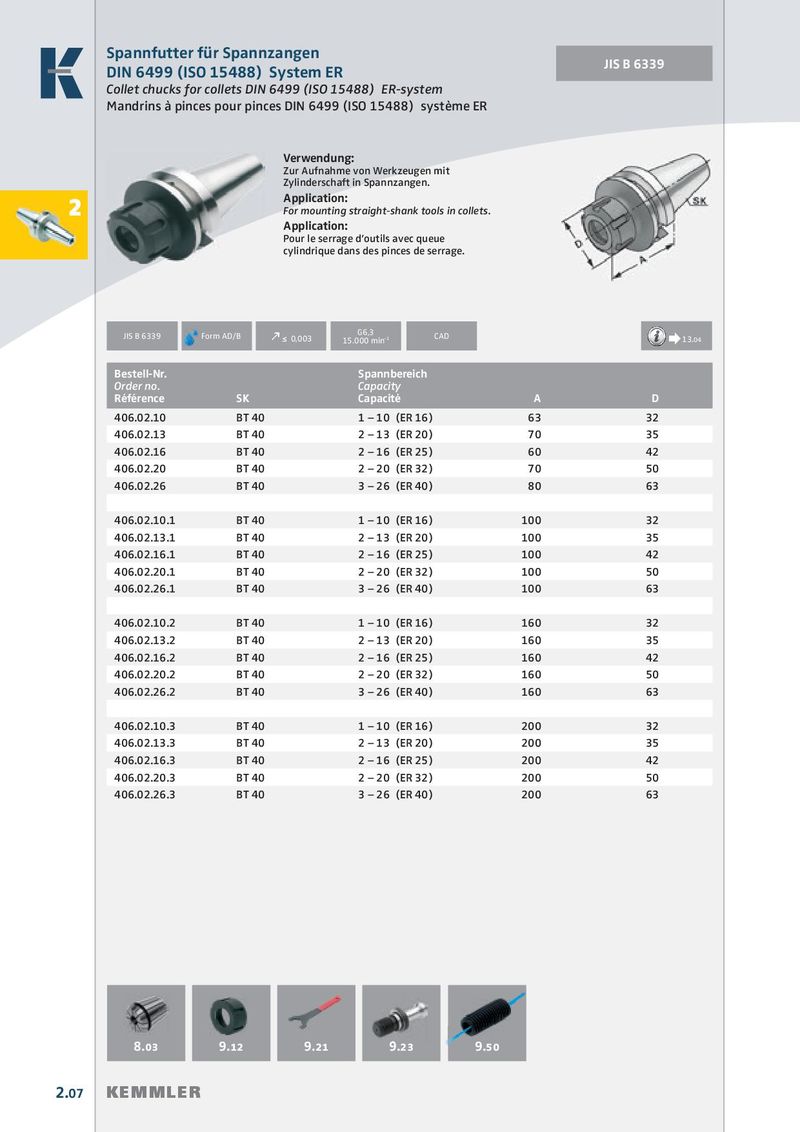

Общий каталог Kemmler 2017 - 2018 - страница 66

Spannfutter für Spannzangen JIS B 6339 DIN 69871 DIN 6499 (ISO 15488) System ER Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: 2 For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. G6,3 JIS B 6339 Form AD/B Form AD/B k ≤ 0,003 CAD 15.000 min -1 Æ Æ Æ Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D 406.02.10 BT 40 1 – 10 (ER 16) 63 32 406.02.13 BT 40 2 – 13 (ER 20) 70 35 406.02.16 BT 40 2 – 16 (ER 25) 60 42 406.02.20 BT 40 2 – 20 (ER 32) 70 50 406.02.26 BT 40 3 – 26 (ER 40) 80 63 406.02.10.1 BT 40 1 – 10 (ER 16) 100 32 406.02.13.1 BT 40 2 – 13 (ER 20) 100 35 406.02.16.1 BT 40 2 – 16 (ER 25) 100 42 406.02.20.1 BT 40 2 – 20 (ER 32) 100 50 406.02.26.1 BT 40 3 – 26 (ER 40) 100 63 406.02.10.2 BT 40 1 – 10 (ER 16) 160 32 406.02.13.2 BT 40 2 – 13 (ER 20) 160 35 406.02.16.2 BT 40 2 – 16 (ER 25) 160 42 406.02.20.2 BT 40 2 – 20 (ER 32) 160 50 406.02.26.2 BT 40 3 – 26 (ER 40) 160 63 406.02.10.3 BT 40 1 – 10 (ER 16) 200 32 406.02.13.3 BT 40 2 – 13 (ER 20) 200 35 406.02.16.3 BT 40 2 – 16 (ER 25) 200 42 406.02.20.3 BT 40 2 – 20 (ER 32) 200 50 406.02.26.3 BT 40 3 – 26 (ER 40) 200 63 8.03 9.12 9.21 9.23 9. 9.50 2.07 KEMMLER
