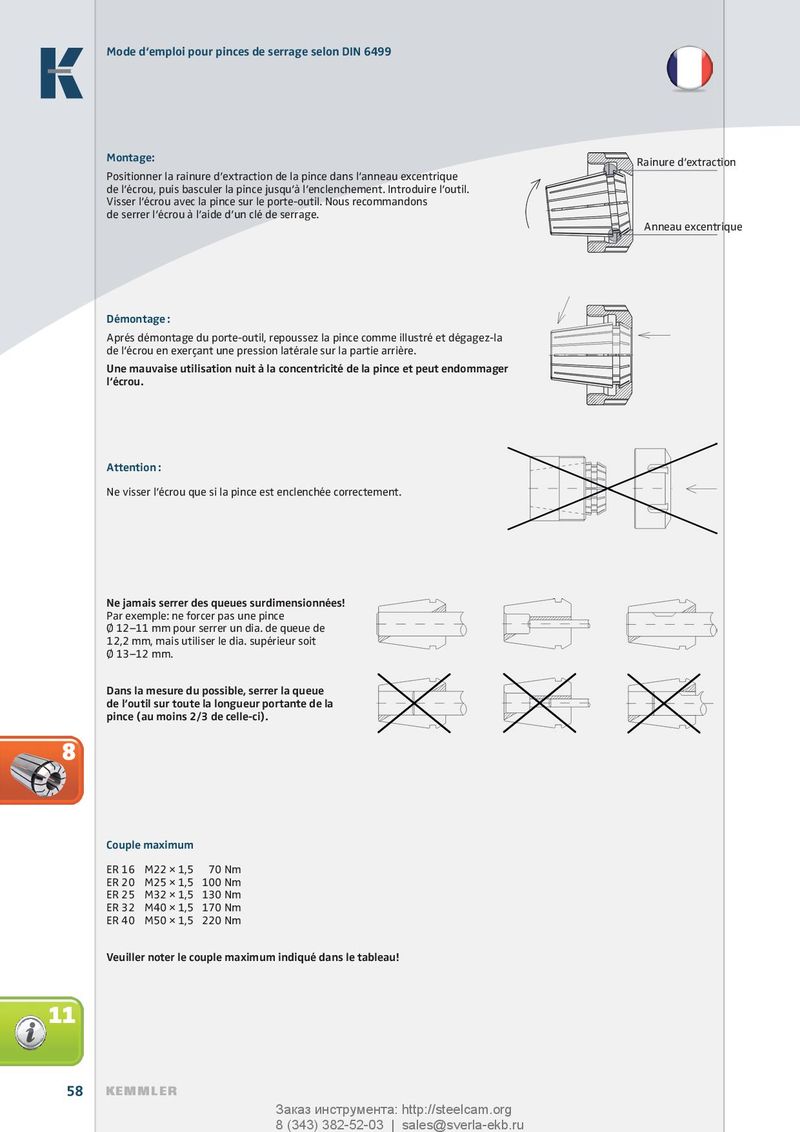

Mode d‘emploi pour pinces de serrage selon DIN 6499 Montage: Rainure d‘extraction Positionner la rainure d‘extraction de la pince dans l‘anneau excentrique de l‘écrou, puis basculer la pince jusqu‘à l‘enclenchement. Introduire l‘outil. Visser l‘écrou avec la pince sur le porte-outil. Nous recommandons de serrer l‘écrou à l‘aide d‘un clé de serrage. Anneau excentrique Démontage®: Aprés démontage du porte-outil, repoussez la pince comme illustré et dégagez-la de l‘écrou en exerçant une pression latérale sur la partie arrière. Une mauvaise utilisation nuit à la concentricité de la pince et peut endommager l‘écrou. Attention®: Ne visser l‘écrou que si la pince est enclenchée correctement. Ne jamais serrer des queues surdimensionnées! Par exemple: ne forcer pas une pince Ø 12–11 mm pour serrer un dia. de queue de 12,2 mm, mais utiliser le dia. supérieur soit Ø 13–12 mm. Dans la mesure du possible, serrer la queue de l‘outil sur toute la longueur portante de la pince (au moins 2/3 de celle-ci). 8 Couple maximum ER 16 M22Œ×Œ1,5 š70 Nm ER 20 M25Œ×Œ1,5 100 Nm ER 25 M32Œ×Œ1,5 130 Nm ER 32 M40Œ×Œ1,5 170 Nm ER 40 M50Œ×Œ1,5 220 Nm Veuiller noter le couple maximum indiqué dans le tableau! 11 58 KEMMLER KEMMLER Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
