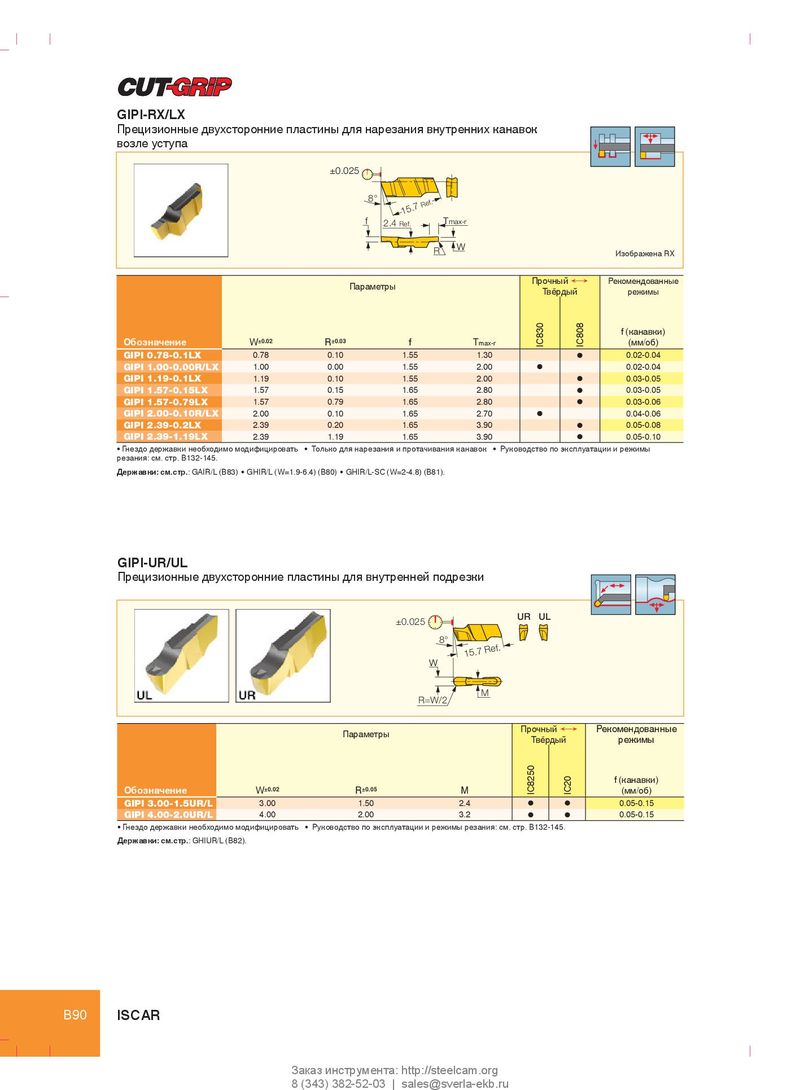

GIPI-RX/LX Прецизионные двухсторонние пластины для нарезания внутренних канавок возле уступа ±0.025 8° 15.7 Ref. f 2.4 Ref. Tmax-r W R Изображена RX Прочный Ö Рекомендованные Параметры Твёрдый режимы f (канавки) Обозначение W ±0.02 R ±0.03 f T max-r IC830 IC808 (мм/об) GIPI 0.78-0.1LX 0.78 0.10 1.55 1.30 l 0.02-0.04 GIPI 1.00-0.00R/LX 1.00 0.00 1.55 2.00 l 0.02-0.04 GIPI 1.19-0.1LX 1.19 0.10 1.55 2.00 l 0.03-0.05 GIPI 1.57-0.15LX 1.57 0.15 1.65 2.80 l 0.03-0.05 GIPI 1.57-0.79LX 1.57 0.79 1.65 2.80 l 0.03-0.06 GIPI 2.00-0.10R/LX 2.00 0.10 1.65 2.70 l 0.04-0.06 GIPI 2.39-0.2LX 2.39 0.20 1.65 3.90 l 0.05-0.08 GIPI 2.39-1.19LX 2.39 1.19 1.65 3.90 l 0.05-0.10 • Гнездо державки необходимо модифицировать • Только для нарезания и протачивания канавок • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-SC (W=2-4.8) (B81). GIPI-UR/UL Прецизионные двухсторонние пластины для внутренней подрезки UR UL ±0.025 8° 15.7 Ref. W M R=W/2 Прочный Ö Рекомендованные Параметры Твёрдый режимы f (канавки) Обозначение W ±0.02 R ±0.05 M IC8250 IC20 (мм/об) GIPI 3.00-1.5UR/L 3.00 1.50 2.4 l l 0.05-0.15 GIPI 4.00-2.0UR/L 4.00 2.00 3.2 l l 0.05-0.15 • Гнездо державки необходимо модифицировать • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: GHIUR/L (B82). B90 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
