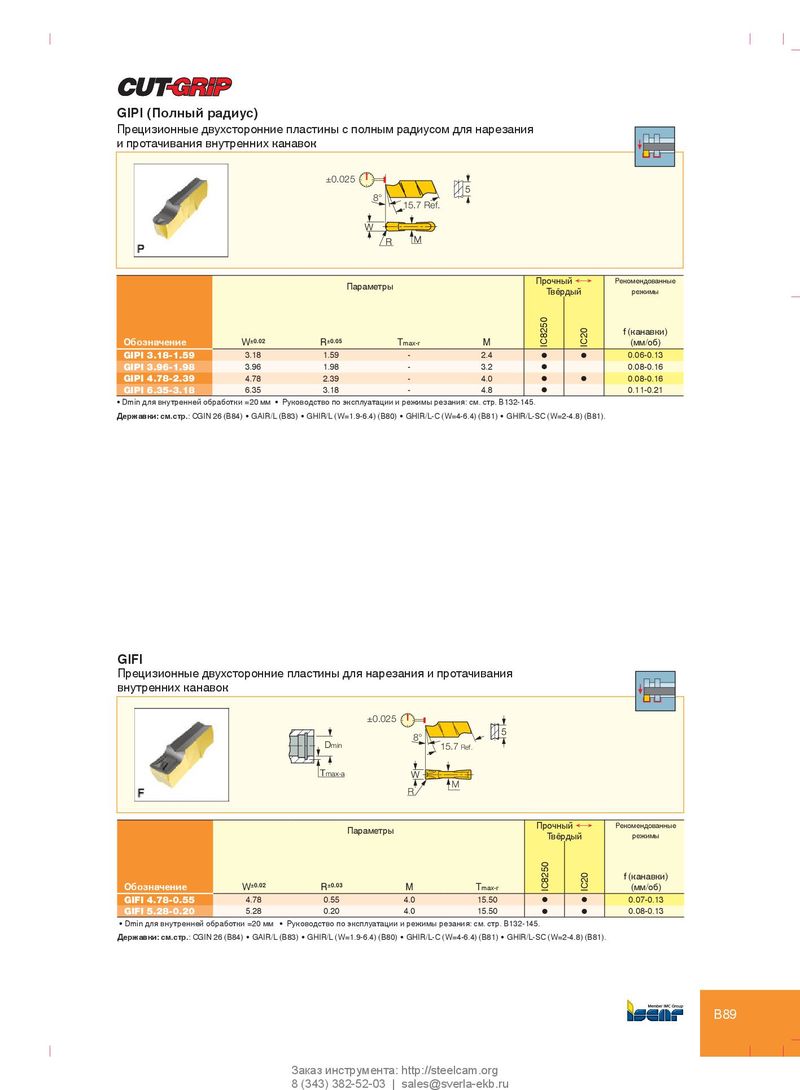

Каталог Iscar токарный инструмент для нарезания канавок - страница 98

GIPI GIPI (Полный радиус) Прецизионные двухсторонние пластины с полным радиусом для нарезания и протачивания внутренних канавок ±0.025 5 8° 15.7 Ref. W R M Прочный Ö Рекомендованные Параметры Твёрдый режимы f (канавки) Обозначение W ±0.02 R ±0.05 T max-r M IC8250 IC20 (мм/об) GIPI 3.18-1.59 3.18 1.59 - 2.4 l l 0.06-0.13 GIPI 3.96-1.98 3.96 1.98 - 3.2 l 0.08-0.16 GIPI 4.78-2.39 4.78 2.39 - 4.0 l l 0.08-0.16 GIPI 6.35-3.18 6.35 3.18 - 4.8 l 0.11-0.21 • Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: CGIN 26 (B84) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81). GIFI Прецизионные двухсторонние пластины для нарезания и протачивания внутренних канавок ±0.025 5 8° Dmin 15.7 Ref. Tmax-a W M R Прочный Ö Рекомендованные Параметры Твёрдый режимы f (канавки) Обозначение W ±0.02 R ±0.03 M T max-r IC8250 IC20 (мм/об) GIFI 4.78-0.55 4.78 0.55 4.0 15.50 l l 0.07-0.13 GIFI 5.28-0.20 5.28 0.20 4.0 15.50 l l 0.08-0.13 • Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: CGIN 26 (B84) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81). B89 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
