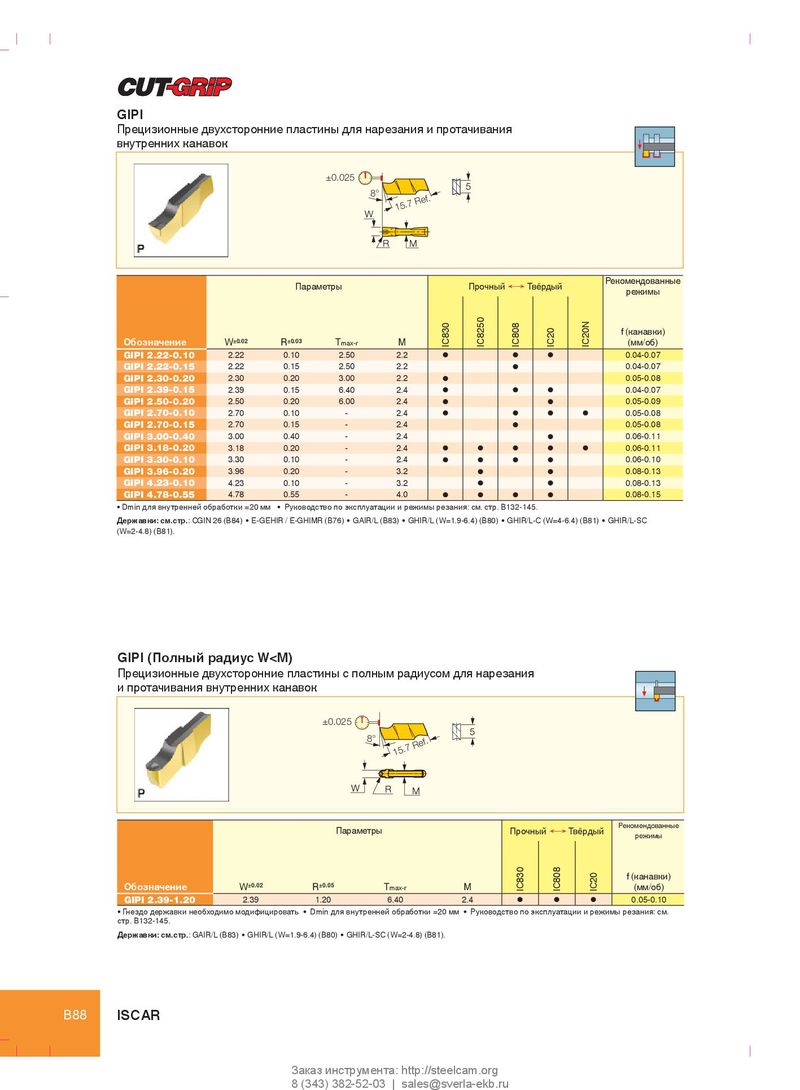

Каталог Iscar токарный инструмент для нарезания канавок - страница 97

GIPI Прецизионные двухсторонние пластины для нарезания и протачивания внутренних канавок ±0.025 5 8° 15.7 Ref. W R M Рекомендованные Параметры Прочный Ö Твёрдый режимы f (канавки) Обозначение W ±0.02 R ±0.03 T max-r M IC830 IC8250 IC808 IC20 IC20N (мм/об) GIPI 2.22-0.10 2.22 0.10 2.50 2.2 l l l 0.04-0.07 GIPI 2.22-0.15 2.22 0.15 2.50 2.2 l 0.04-0.07 GIPI 2.30-0.20 2.30 0.20 3.00 2.2 l 0.05-0.08 GIPI 2.39-0.15 2.39 0.15 6.40 2.4 l l l 0.04-0.07 GIPI 2.50-0.20 2.50 0.20 6.00 2.4 l l 0.05-0.09 GIPI 2.70-0.10 2.70 0.10 - 2.4 l l l l 0.05-0.08 GIPI 2.70-0.15 2.70 0.15 - 2.4 l 0.05-0.08 GIPI 3.00-0.40 3.00 0.40 - 2.4 l 0.06-0.11 GIPI 3.18-0.20 3.18 0.20 - 2.4 l l l l l 0.06-0.11 GIPI 3.30-0.10 3.30 0.10 - 2.4 l l l l 0.06-0.10 GIPI 3.96-0.20 3.96 0.20 - 3.2 l l 0.08-0.13 GIPI 4.23-0.10 4.23 0.10 - 3.2 l l 0.08-0.13 GIPI 4.78-0.55 4.78 0.55 - 4.0 l l l l 0.08-0.15 • Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145. Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81). GIPI (Полный радиус W
