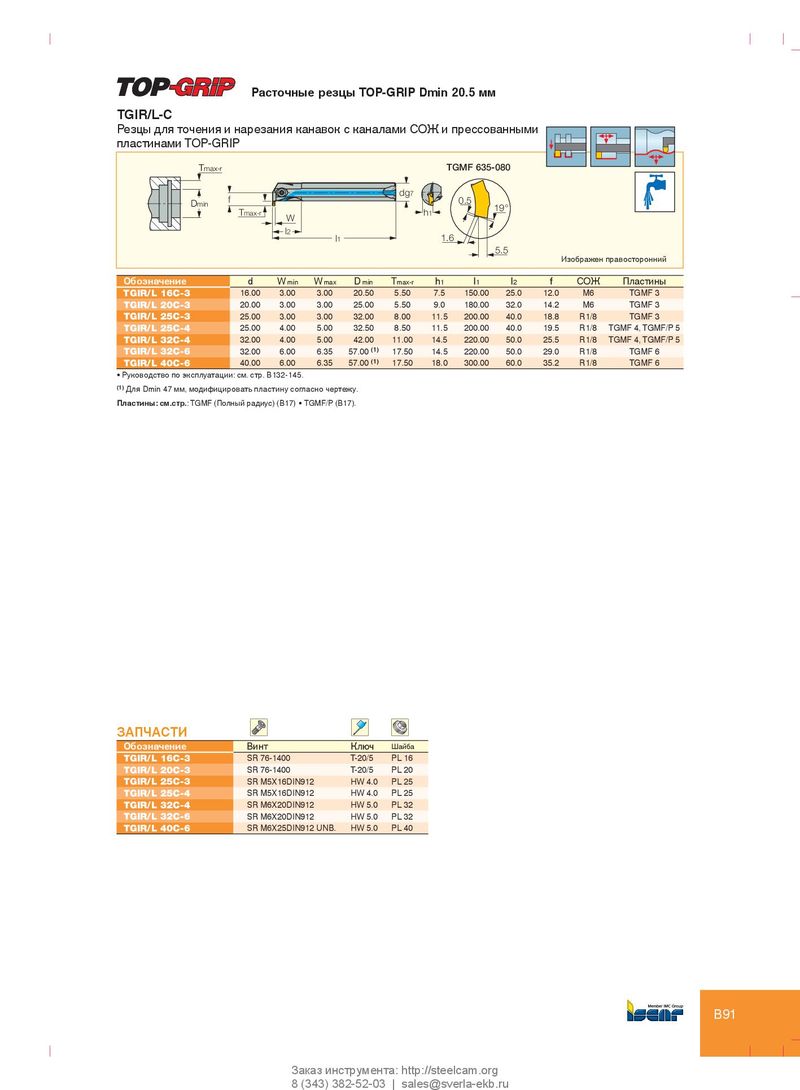

Каталог Iscar токарный инструмент для нарезания канавок - страница 100

Расточные резцы TOP-GRIP Dmin 20.5 мм GIPI-RX/LX TGIR/L-C Резцы для точения и нарезания канавок с каналами СОЖ и прессованными пластинами TOP-GRIP Tmax-r TGMF 635-080 dg 7 f Dmin 0.5 19° Tmax-r h 1 W l 2 l 1 1.6 5.5 Изображен правосторонний Обозначение d W min W max D min T max-r h 1 l 1 l 2 f СОЖ Пластины TGIR/L 16C-3 16.00 3.00 3.00 20.50 5.50 7.5 150.00 25.0 12.0 M6 TGMF 3 TGIR/L 20C-3 20.00 3.00 3.00 25.00 5.50 9.0 180.00 32.0 14.2 M6 TGMF 3 TGIR/L 25C-3 25.00 3.00 3.00 32.00 8.00 11.5 200.00 40.0 18.8 R1/8 TGMF 3 TGIR/L 25C-4 25.00 4.00 5.00 32.50 8.50 11.5 200.00 40.0 19.5 R1/8 TGMF 4, TGMF/P 5 TGIR/L 32C-4 32.00 4.00 5.00 42.00 11.00 14.5 220.00 50.0 25.5 R1/8 TGMF 4, TGMF/P 5 TGIR/L 32C-6 32.00 6.00 6.35 57.00 (1) 17.50 14.5 220.00 50.0 29.0 R1/8 TGMF 6 TGIR/L 40C-6 40.00 6.00 6.35 57.00 (1) 17.50 18.0 300.00 60.0 35.2 R1/8 TGMF 6 • Руководство по эксплуатации: см. стр. B132-145. (1) Для Dmin 47 мм, модифицировать пластину согласно чертежу. Пластины: см.стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17). GIPI-UR/UL ЗАПЧАСТИ Обозначение Винт Ключ Шайба TGIR/L 16C-3 SR 76-1400 T-20/5 PL 16 TGIR/L 20C-3 SR 76-1400 T-20/5 PL 20 TGIR/L 25C-3 SR M5X16DIN912 HW 4.0 PL 25 TGIR/L 25C-4 SR M5X16DIN912 HW 4.0 PL 25 TGIR/L 32C-4 SR M6X20DIN912 HW 5.0 PL 32 TGIR/L 32C-6 SR M6X20DIN912 HW 5.0 PL 32 TGIR/L 40C-6 SR M6X25DIN912 UNB. HW 5.0 PL 40 B91 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
