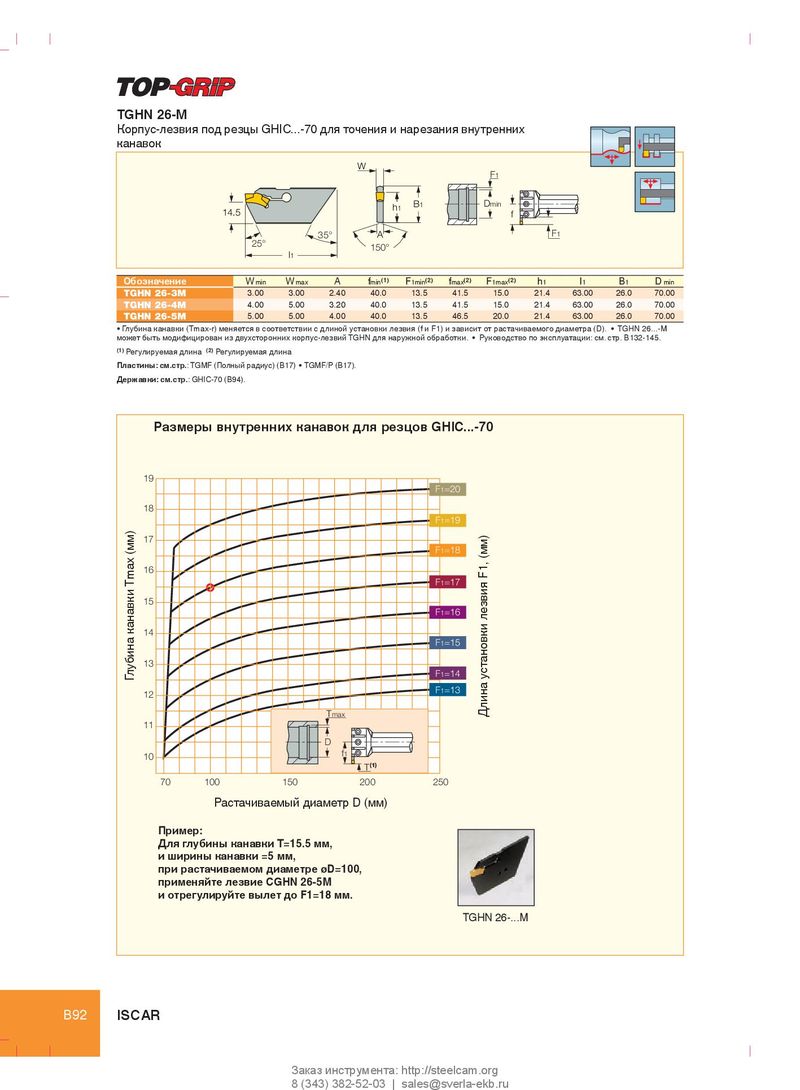

TGHN 26-M Корпус-лезвия под резцы GHIC...-70 для точения и нарезания внутренних канавок W F1 Dmin h1 B1 14.5 f 35° A F1 25° 150° l1 Обозначение W min W max A f min (1) F 1min (2) f max (2) F 1max (2) h 1 l 1 B 1 D min TGHN 26-3M 3.00 3.00 2.40 40.0 13.5 41.5 15.0 21.4 63.00 26.0 70.00 TGHN 26-4M 4.00 5.00 3.20 40.0 13.5 41.5 15.0 21.4 63.00 26.0 70.00 TGHN 26-5M 5.00 5.00 4.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0 70.00 • Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). • TGHN 26...-M может быть модифицирован из двухсторонних корпус-лезвий TGHN для наружной обработки. • Руководство по эксплуатации: см. стр. B132-145. (1) Регулируемая длина (2) Регулируемая длина Пластины: см.стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17). Державки: см.стр.: GHIC-70 (B94). Размеры внутренних канавок для резцов GHIC...-70 19 F1=20 18 F1=19 17 F1=18 16 F1=17 15 F1=16 14 F1=15 13 F1=14 Глубина канавки Tmax (мм) F1=13 12 Tmax Длина установки лезвия F1, (мм) 11 D f1 10 T (1) 70 100 150 200 250 Растачиваемый диаметр D (мм) Пример: Для глубины канавки T=15.5 мм, и ширины канавки =5 мм, при растачиваемом диаметре øD=100, применяйте лезвие CGHN 26-5M и отрегулируйте вылет до F1=18 мм. TGHN 26-...M B92 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
