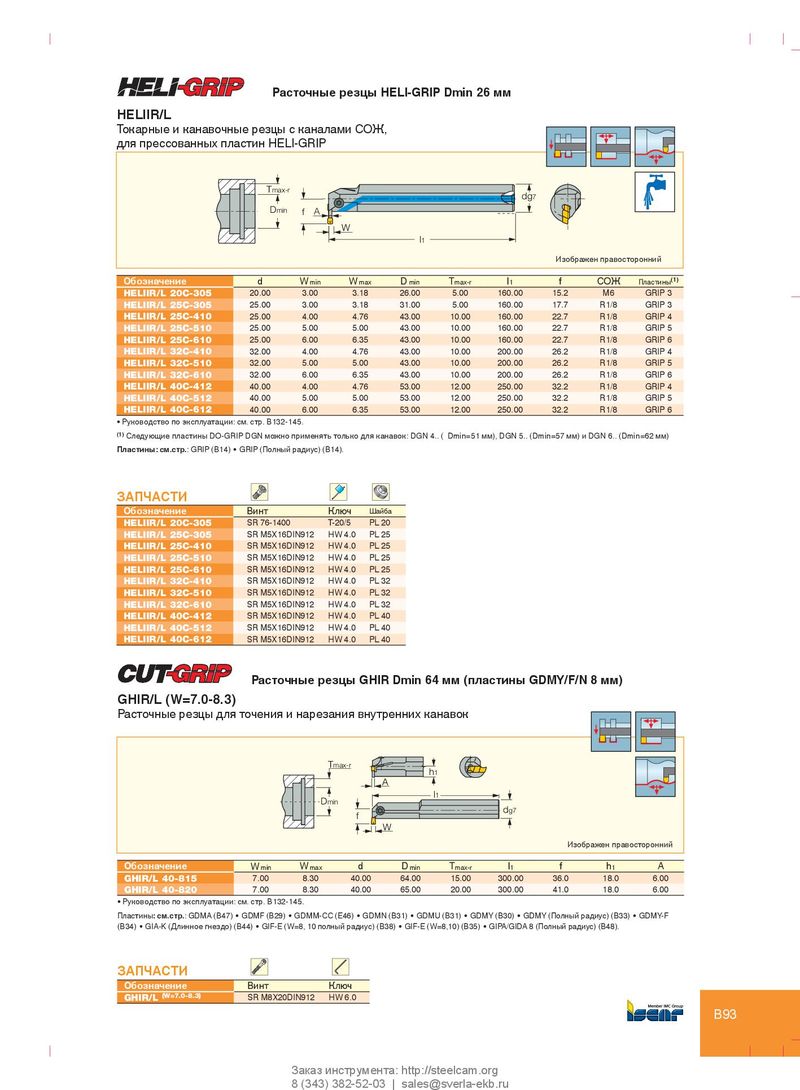

Каталог Iscar токарный инструмент для нарезания канавок - страница 102

Расточные резцы HELI-GRIP Dmin 26 мм TGHN 26-M HELIIR/L Токарные и канавочные резцы с каналами СОЖ, для прессованных пластин HELI-GRIP Tmax-r dg7 Dmin f A W l1 Изображен правосторонний Обозначение d W min W max D min T max-r l 1 f СОЖ Пластины (1) HELIIR/L 20C-305 20.00 3.00 3.18 26.00 5.00 160.00 15.2 M6 GRIP 3 HELIIR/L 25C-305 25.00 3.00 3.18 31.00 5.00 160.00 17.7 R1/8 GRIP 3 HELIIR/L 25C-410 25.00 4.00 4.76 43.00 10.00 160.00 22.7 R1/8 GRIP 4 HELIIR/L 25C-510 25.00 5.00 5.00 43.00 10.00 160.00 22.7 R1/8 GRIP 5 HELIIR/L 25C-610 25.00 6.00 6.35 43.00 10.00 160.00 22.7 R1/8 GRIP 6 HELIIR/L 32C-410 32.00 4.00 4.76 43.00 10.00 200.00 26.2 R1/8 GRIP 4 HELIIR/L 32C-510 32.00 5.00 5.00 43.00 10.00 200.00 26.2 R1/8 GRIP 5 HELIIR/L 32C-610 32.00 6.00 6.35 43.00 10.00 200.00 26.2 R1/8 GRIP 6 HELIIR/L 40C-412 40.00 4.00 4.76 53.00 12.00 250.00 32.2 R1/8 GRIP 4 HELIIR/L 40C-512 40.00 5.00 5.00 53.00 12.00 250.00 32.2 R1/8 GRIP 5 HELIIR/L 40C-612 40.00 6.00 6.35 53.00 12.00 250.00 32.2 R1/8 GRIP 6 • Руководство по эксплуатации: см. стр. B132-145. Размеры внутренних канавок для резцов GHIC...-70 (1) Следующие пластины DO-GRIP DGN можно применять только для канавок: DGN 4.. ( Dmin=51 мм), DGN 5.. (Dmin=57 мм) и DGN 6.. (Dmin=62 мм) Пластины: см.стр.: GRIP (B14) • GRIP (Полный радиус) (B14). ЗАПЧАСТИ Обозначение Винт Ключ Шайба HELIIR/L 20C-305 SR 76-1400 T-20/5 PL 20 HELIIR/L 25C-305 SR M5X16DIN912 HW 4.0 PL 25 HELIIR/L 25C-410 SR M5X16DIN912 HW 4.0 PL 25 HELIIR/L 25C-510 SR M5X16DIN912 HW 4.0 PL 25 HELIIR/L 25C-610 SR M5X16DIN912 HW 4.0 PL 25 HELIIR/L 32C-410 SR M5X16DIN912 HW 4.0 PL 32 HELIIR/L 32C-510 SR M5X16DIN912 HW 4.0 PL 32 HELIIR/L 32C-610 SR M5X16DIN912 HW 4.0 PL 32 HELIIR/L 40C-412 SR M5X16DIN912 HW 4.0 PL 40 HELIIR/L 40C-512 SR M5X16DIN912 HW 4.0 PL 40 HELIIR/L 40C-612 SR M5X16DIN912 HW 4.0 PL 40 Расточные резцы GHIR Dmin 64 мм (пластины GDMY/F/N 8 мм) GHIR/L (W=7.0-8.3) Расточные резцы для точения и нарезания внутренних канавок Tmax-r h1 A l1 Dmin dg7 f W Изображен правосторонний Обозначение W min W max d D min T max-r l 1 f h 1 A GHIR/L 40-815 7.00 8.30 40.00 64.00 15.00 300.00 36.0 18.0 6.00 GHIR/L 40-820 7.00 8.30 40.00 65.00 20.00 300.00 41.0 18.0 6.00 • Руководство по эксплуатации: см. стр. B132-145. Пластины: см.стр.: GDMA (B47) • GDMF (B29) • GDMM-CC (E46) • GDMN (B31) • GDMU (B31) • GDMY (B30) • GDMY (Полный радиус) (B33) • GDMY-F (B34) • GIA-K (Длинное гнездо) (B44) • GIF-E (W=8, 10 полный радиус) (B38) • GIF-E (W=8,10) (B35) • GIPA/GIDA 8 (Полный радиус) (B48). ЗАПЧАСТИ Обозначение Винт Ключ GHIR/L (W=7.0-8.3) SR M8X20DIN912 HW 6.0 B93 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
