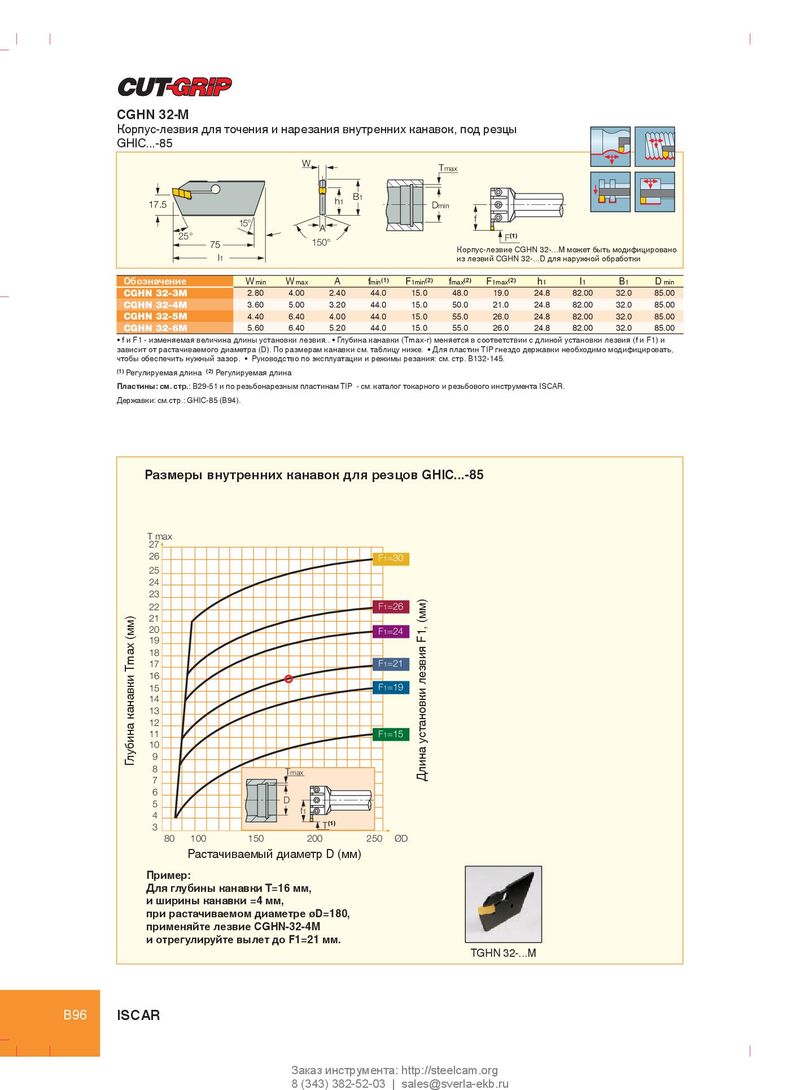

Каталог Iscar токарный инструмент для нарезания канавок - страница 105

CGHN 32-M Корпус-лезвия для точения и нарезания внутренних канавок, под резцы GHIC...-85 W Tmax B1 h1 17.5 Dmin f 15° A 25° F (1) 75 150° Корпус-лезвие CGHN 32-...M может быть модифицировано l1 из лезвий CGHN 32-...D для наружной обработки Обозначение W min W max A f min (1) F 1min (2) f max (2) F 1max (2) h 1 l 1 B 1 D min CGHN 32-3M 2.80 4.00 2.40 44.0 15.0 48.0 19.0 24.8 82.00 32.0 85.00 CGHN 32-4M 3.60 5.00 3.20 44.0 15.0 50.0 21.0 24.8 82.00 32.0 85.00 CGHN 32-5M 4.40 6.40 4.00 44.0 15.0 55.0 26.0 24.8 82.00 32.0 85.00 CGHN 32-6M 5.60 6.40 5.20 44.0 15.0 55.0 26.0 24.8 82.00 32.0 85.00 • f и F1 - изменяемая величина длины установки лезвия.. • Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). По размерам канавки см. таблицу ниже. • Для пластин TIP гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации и режимы резания: см. стр. B132-145. (1) Регулируемая длина (2) Регулируемая длина Пластины: см. стр.: B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR. Державки: см.стр.: GHIC-85 (B94). Размеры внутренних канавок для резцов GHIC...-85 T max 27 26 F1=30 25 24 23 22 F1=26 21 20 F1=24 19 18 17 F1=21 16 15 F1=19 14 13 12 11 F1=15 10 9 Глубина канавки Tmax (мм) 8 Tmax 7 Длина установки лезвия F1, (мм) 6 D 5 f1 4 3 T (1) 80 100 150 200 250 ØD Растачиваемый диаметр D (мм) Пример: Для глубины канавки T=16 мм, и ширины канавки =4 мм, при растачиваемом диаметре øD=180, применяйте лезвие CGHN-32-4M и отрегулируйте вылет до F1=21 мм. TGHN 32-...M B96 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
